CadSlope滑坡分析软件 v2.1

CadSlope滑坡分析软件运行环境

      硬件要求 CPU 2G 内存2G以上;硬盘剩余空间不低于1G;

      软件要求操作系统支持Windows2010 64位;运用程序支撑AutoCAD2022

      本软件为AutoCAD二次开发软件，适用于AutoCAD2018-2022版本。安装路径请选择AutoCAD安装目录，如：C:Program FilesAutodeskAutoCAD 2022。安装成功后，AutoCAD出现“滑坡”下拉菜单。软件使用手册将自动保存于AutoCAD安装目录下。

      4.1折线型滑坡分析

      (1)打开折线型滑坡对话框

      (2)设置参数

      点击选择地形线(必选)、滑动面(必选)、土层界面(可选)、水位线(可选)，计算地震工况时需勾选，选择显式解或隐式解计算，点击开始分析。当有两层土层时，可选择土层界面线。如果未选择土层界面线，默认仅有Ⅰ土层，Ⅱ土层参数不作计算。当有地下水时选择水位线，地下水位线交于地形线后的部分作为地表水位，可勾选确定是否考虑渗流，未勾选仅考虑水压力，不考虑渗流。可点击修改条块参数，增加竖向荷载及水平荷载，也可修改其它参数。水平荷载为正值时力的方向朝坡外，为负值时朝内。可表示为水平向的锚杆。正的竖向荷载与负的水平荷载组合可表示倾斜的锚杆力作用。地震作用力为地震加速度/4×重力。当水位线与地形线相交，交点表示地表水位，坡脚地表水已考虑静水压力作用于滑动面。

      关于显式解与隐式解稳定系数：程序计算显式解与隐式解稳定系数均采用令Pn=0，用传递系数法求稳定系数。当条块存在抗滑力大于下滑力情况时，直接采用岩土规范公式求显式解稳定系数是不正确的，此时应按边坡规范求隐式解稳定系数方法求解显式解的稳定系数。

      (3)分析结果

      分析结果保存于AutoCAD文档同一目录(或计算机“文档”)下的“滑坡分析.txt”中。可在excel文档导入数据导入文本数据，分隔符选择tab。

      4.2圆弧型滑坡分析

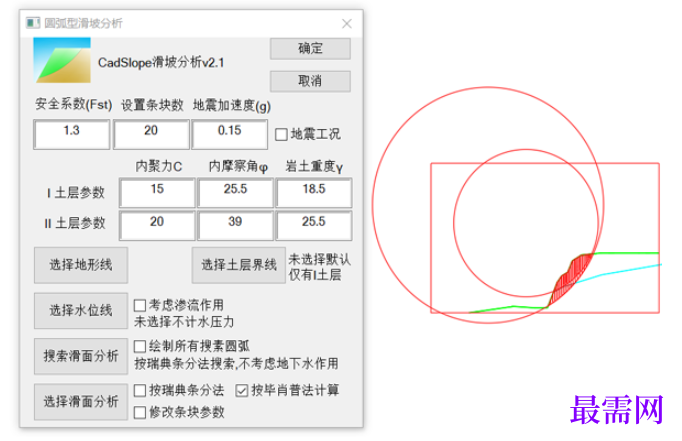

      (1)打开圆弧形滑坡分析对话框，设置参数。选择地形线(必选)、土层界面(可选)、水位线(可选)，计算地震工况时需勾选，最后点击搜索滑面分析或选择滑面分析。

      (2)可选择搜索滑面分析和选择滑面分析。搜索滑面分析默认按瑞典条分法计算，默认无地下水作用，选择土层界线和勾选地震工况有效，选择水位线无效。搜索滑面分析按最大推力和最小稳定系数两种方式搜索，并给出相应结果，可根据工程情况选择最不利滑面进行设计。设置条块数默认为20个条块，搜索时间5~7秒完成，请耐心等待。当条块数设置更大时搜索计算时间会更长。

      (3)选择滑面分析可勾选采取瑞典条分法或毕肖普法计算，也可勾选修改条块参数，增加竖向及水平荷载，可选择水位线，将考虑地下水作用和坡脚地表水体反压作用，设置条块数默认为20个条块，可适当增加条块数提高计算精度，计算时间不会显著增加太多。先完成参数设置及勾选，最后点击选择滑面分析。可选择搜索的滑面再次进行计算分析。
