Creo 11.1 概念: 任务 2. 为下一个扫描轨迹创建草绘。

2.在“图形中”工具栏中单击“草绘视图”(Sketch View) 。

3.在图形窗口中，右键单击并选择“参考”(References)。

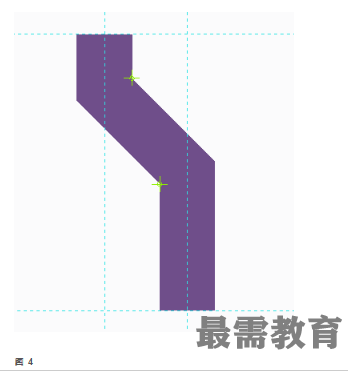

4.选择基准平面 OFFSET 和 RIGHT 作为参考，以及顶部曲面与两个顶点。

5.在“参考”(References) 对话框中单击“关闭”(Close)。

6.从“圆”(Circle) 类型下拉菜单中选择“圆心和点”(Center and Point) ，然后草绘与参考相切的两个圆。

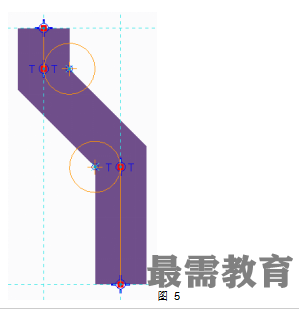

7.从“线”(Line) 类型下拉菜单中选择“线链”(Line Chain) ，然后草绘两条竖直线。第一条线应从顶部参考开始，并将切线捕捉至顶部圆。第二条线应从底部参考开始，并将切线捕捉至底部圆。

8.从“线”(Line) 类型下拉菜单中选择“直线相切”(Line Tangent) 并创建切线。

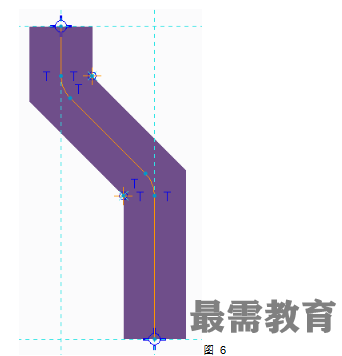

9.单击“删除段”(Delete Segment) 并修剪圆图元。

10.单击“确定”(OK) 。

11.定向为“标准方向”(Standard Orientation)。
