Creo 11.2 概念: 任务 1. 创建具有封闭轨迹的扫描。

2.从“形状”(Shapes) 组的“扫描”(Sweep) 类型下拉菜单中选择“扫描”(Sweep) 。

3.在图形窗口中选择轨迹。

4.拖动起点以捕捉至弧切线端点

5.在图形窗口中单击鼠标右键，然后选择“草绘”(Sketch)。

6.仅启用下列“草绘器显示”类型：。

7.单击“草绘”(Sketching) 组中的“调色板”(Palette) 。

8.选择“轮廓”(Profiles)选项卡，然后把“T 形轮廓”(T-profile)拖动进图形窗口以对其进行放置。

将“缩放”因子改为0.5并将“旋转”控制滑块拖动到180。

右键单击 X 位置控制滑块并将其拖动到底部水平线的中点。

9.将截面定位在轨迹上。

10.在操控板中单击“接受更改”(Accept Changes) 。

11.单击“确定”(OK) 。

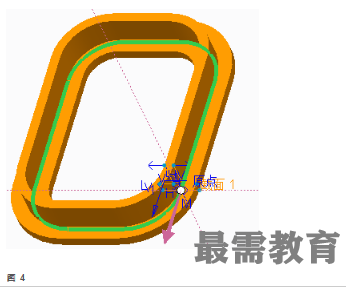

12.单击“完成特征”(Complete Feature) 。
