Creo 12.2 概念: 创建同轴孔

提问人:刘团圆发布时间:2020-10-17
孔创建理论

在模型上创建孔特征时,通过选择放置 (首要) 参考和偏移 (次要) 参考可定位孔。选中要用来放置孔的几何的第一部分即为放置参考。下一步,可选择额外的放置参考或偏移参考进一步在尺寸上约束孔特征。选作放置参考的几何类型决定着所创建孔的类型。

创建同轴孔

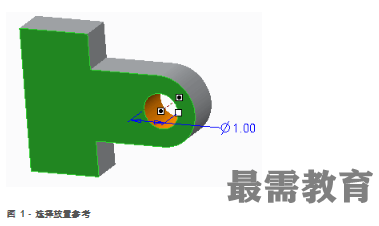

要创建同轴孔,只需选择放置参考。某轴选作第一个放置参考。此轴决定着孔的位置。然后,选择曲面或基准平面作为第二个放置参考,以便指定孔开始深入模型的表面。在图 1 和图 2 中,基准轴和前曲面包含着放置参考。



您也可以在操控板的“放置”(Placement) 选项卡中查看选定的参考。

孔参考得到满足时,孔预览将显示默认的直径尺寸和深度值。可以使用拖动控制滑块或操控板或通过编辑模型上的尺寸来改动这些值。
