Creo 13.9 概念: 创建倒角成员组

提问人:刘团圆发布时间:2020-10-17

创建倒角成员组

倒角特征可以包含多组单个倒角特征中的参考。选择某倒角的参考时,可以将其选在同一组中,也可将其选在不同组中。每个倒角集都可以有不同的 D 值。也可以按不同的标注形式来创建倒角集,例如,D x D 倒角相对于“角度 x D”倒角。您可以使用操控板向倒角添加新集,方法是在图形窗口中单击鼠标右键,或只选择模型上的新参考即可。创建新倒角集时,可以在预览状态下查看相同特征中其他集的倒角。

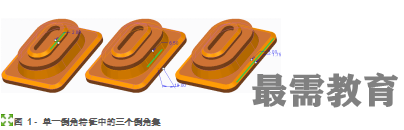

在图 1 中,所有的三个倒角均在同一个倒角特征中创建,但标注形式不同。


每个倒角都来自不同的集。左侧图像中的 D x D 倒角通过选择边创建。在中间的图像中,“角度 x D”倒角通过选择边创建。右侧的 D1 x D2 倒角通过选择另外一条边创建。注意,这几个倒角的 D 值不同。

倒角集之所以重要,有两方面的原因:

1.简化 - 倒角集可以减少模型树中的特征数量。

2.过渡 - 使用倒角集可以手动指定倒角集相交处过渡曲面的外观。

倒角集选择指导

为创建倒角而选定某个边时,下列两项指导原则可用于确定倒角属于哪个集:

选择边的同时按住 CTRL 键,可以将倒角添加至同一集中。

选择边时不按 CTRL 键,可以在新的集中创建倒角。
