AutoCAD 2010设置建筑标注样式的基础操作

      AutoCAD 2010设置建筑标注样式的基础操作

      1、在命令行中输入D命令，打开“标注样式管理器”

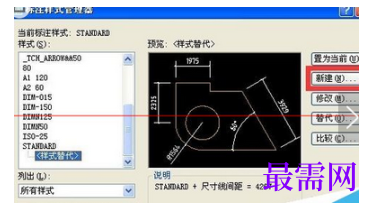

      2、在“标注样式管理器”点击“新建”按钮。

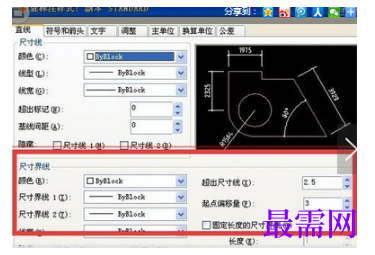

      3、在“直线”窗口没有太多的设置，很多教材有详细的设置，其实我们可以不要设置。默认就好。

      4、在“符号和箭头”选项卡中选择“建筑箭头”如图所示。

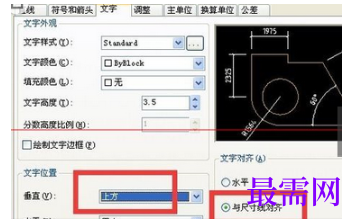

      5、文字位置选择“上方”，文字对齐方式选择“与尺寸线对齐”如图所示。

      6、全局比例的设置其实没有固定的值，如图建筑面积大的话，这个值也要调大，大家可以根据实际情况选择数值。

      7、而精确度的设置一般选择为0就可以了。建筑图有的时候不需要如此精确。

      8、当然还有很多其他参数，我个人认为越简单越好，不在设置的太多太麻烦，这样不便于管理。
