天正建筑2014设计雨棚的简单操作方法

      天正建筑2014设计雨棚的简单操作方法

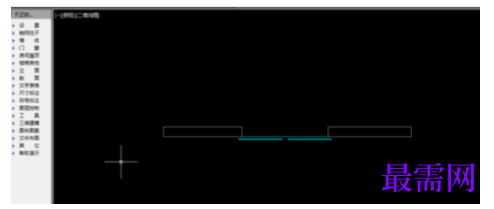

      我们先打开天正建筑2014软件，绘制一段墙体，并在墙体上绘制一个门，如下图所示

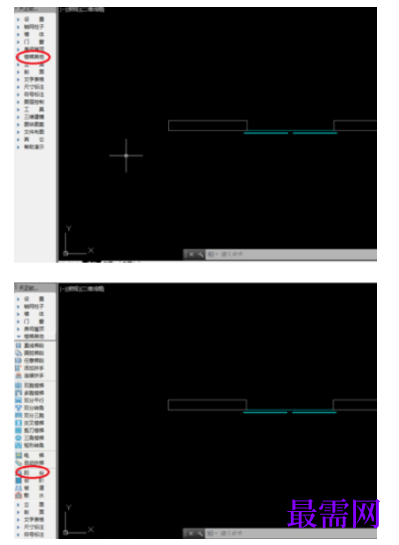

      然后点击“楼梯其它”，然后点击二次目录“阳台”，如下图所示

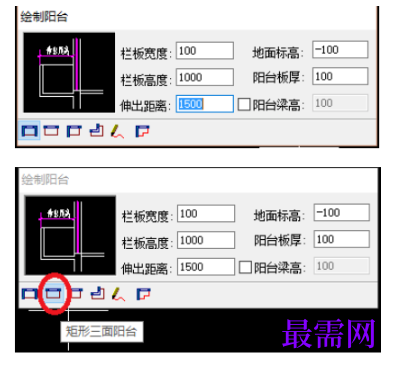

      接着打开“绘制阳台”编辑页面，点击“矩形三面阳台”，如下图所示

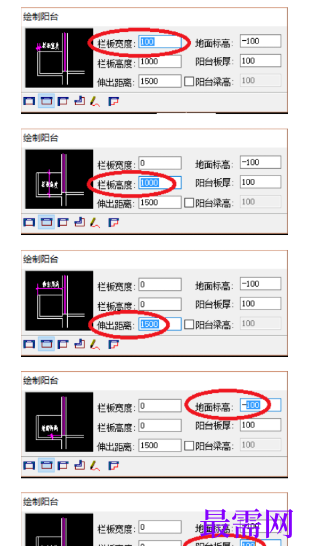

      这时打开“矩形三面阳台”编辑页面，依次选择自己需要的数据，如下图所示

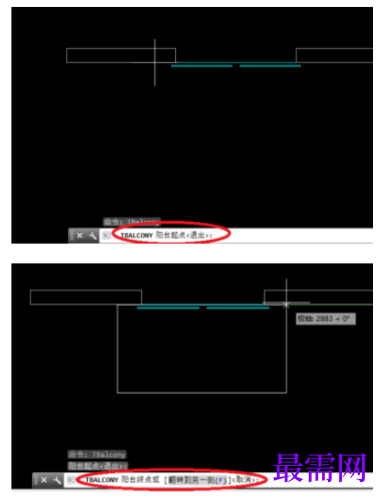

      再根据命令行提示，绘制“巨型三面 阳台”，如下图所示

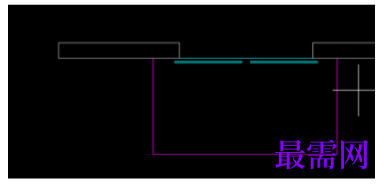

      绘制完成后，如下图所示

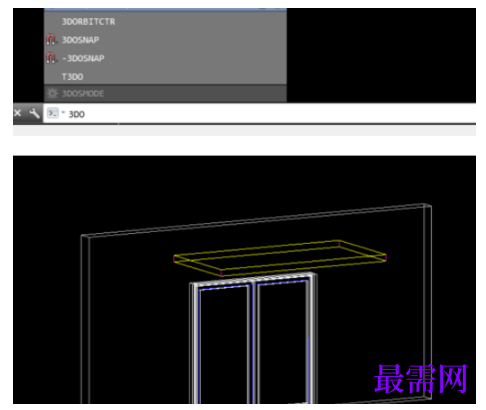

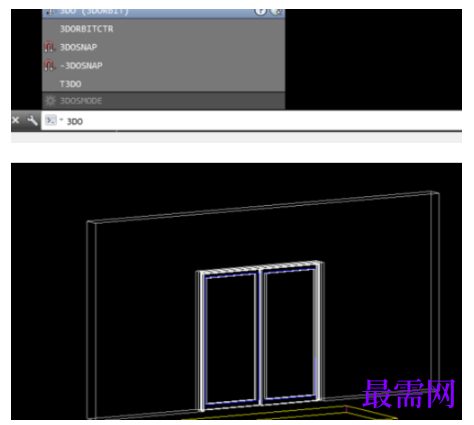

      在命令行输入“3DO”，点击回车键，进入“受约束的动态观察模式”，然后就可以直观的看到自己绘制的雨棚，如下图所示

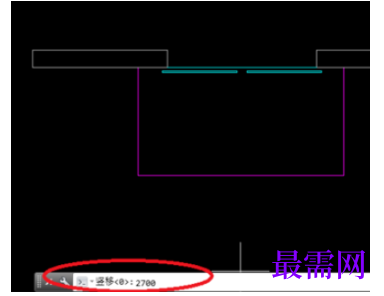

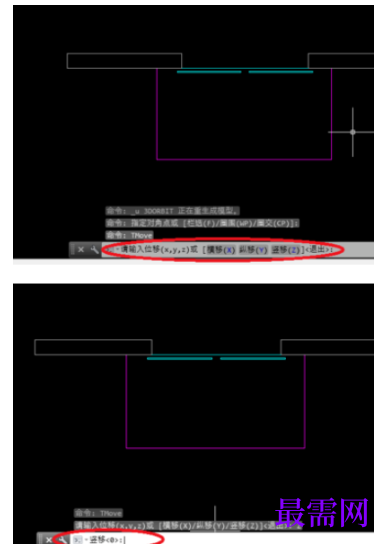

      调整雨棚的高度，鼠标选中雨棚后，点击鼠标右键，选择“位移”，然后根据命令行提示，完成雨棚高度的调整，如下图所示

      调整完成后，在命令行输入“3DO”，点击回车键，进入“受约束的动态观察模式”，然后就可以直观的看到自己绘制的雨棚，如下图所示

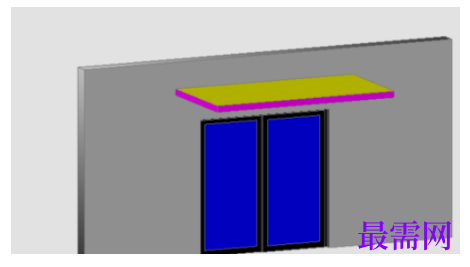

      最后一步可以改变一下“视觉样式”，看一下自己绘制的雨棚;在“受约束的动态观察”模式下点击鼠标右键，选择“视觉样式”，点击“真实”，如下图所示
