Revit——绘制轴网

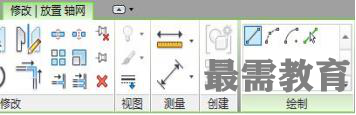

绘制轴线：        轴网可在任意平面视图绘制

如果已导入DWG图形，或项目中已有一些线条或图元，可使用拾取，即选择某图元，在该位置生成轴网

提示1：拾取创建的轴线长度和拾取的图元长度相同，需要手动调整标头位置，

复制/阵列轴线：

         在绘制好第一根编号为1的纵轴线后，可以用“复制”命令创建后续的轴线，后续轴号按1、2、3...自动排序；

然后再绘制第一根横轴线，鼠标单击轴号把它改为“A”,再用“复制”命令创建后续的轴线，后续轴号将按照A、B、C...自动排序。

提示2：复制时体会选项栏“约束”和“多个”的使用技巧

提示3：不同方向轴线注意先编辑起始轴线的编号再复制
