MasterCAM 1.5 辅助菜单 2、作图平面

提问人:刘团圆发布时间:2020-10-22

在Mastercam中绘图 ,首先都要设定坐标系,即选择作图平面与工作深度Z。

构图平面就是用来构建工件断面轮廓的平面

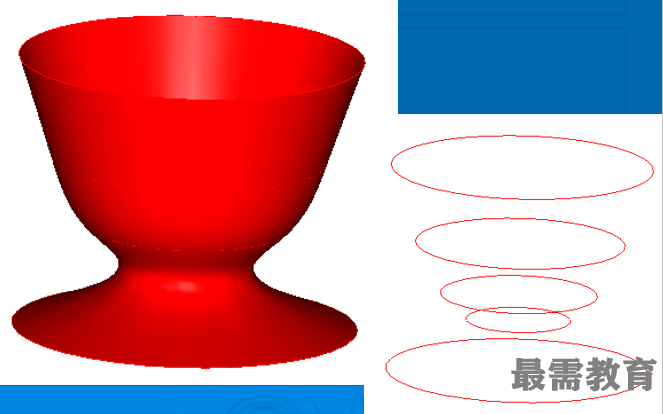

在Mastercam立体构图中构图平面相当重要,有了它就可以将立体工件用一个一个的断面分割,将立体图当作平面图来画。


比如:

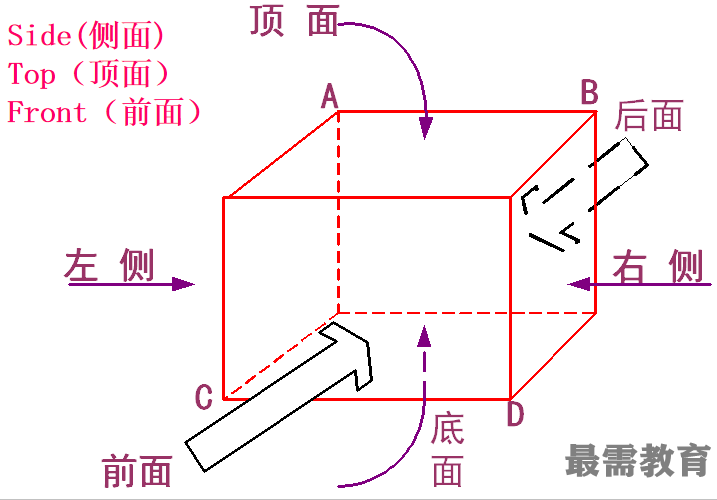

可以将X轴和Y轴所在的平面看作是俯视图平面

相同的还有Z轴和X轴所在的为前视图平面,

Y轴和Z轴所在的为侧视图平面



要在左侧面画图,就需要将构图平面设置为侧面(Side)

要在前平面上画图,就需要将构图平面设置为前面(Front);

要在顶面上画图,就需要将构图平面设置为顶面(Top)

如果要在右侧面或者底面、后平面上作图,应该分别将构图面设置为什么呢 ?


在Mastercam中,是这样规定的:

与左侧面平行的任何平面都称为侧面(Side)

与顶面平行的任何平面都称为顶面(Top)

与前平面平行的任何平面都称为前面(Front)


对于左侧面和右侧面来说,哪个方向是正方向呢?

“ X轴正向朝右;

Y轴正向朝上;

Z轴正向指向操作者。 ”

所以,当在侧面(Side)上画图时,我们默认为从右侧面看过去的形状。

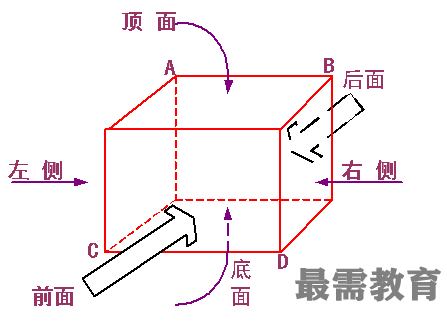

如果要在图中ABCD四点所在的平面,或者其它与顶面、前面、侧面都不平行的面上画图,如何设置构图平面呢?


构图平面设置:

辅助菜单中“构图面:T”——选择具体平面

与前平面平行的平面有无数个,若想在离前平面10mm远的平行平面上绘图,难道只要选择前平面作为构图平面就够了吗?
