1.1 PowerMILL启动 1.1.1 启动宏

1、启动 PowerMILL 时，系统会默认自动的寻找初始的宏文件，该宏该文件保存在目录

\dcam\product\PowerMILLxxx\lib\macro 下。

对该文件夹中的宏文件进行修改，可以对 PowerMILL 进行配置。

在该文件下面分别有：pminch.mac，pmlocal.mac，pmstartup.mac 和 pmuser.mac 四个

文件。其中 pminch.mac 是用以更改是用于将 PowerMILL 系统的单位更改成 inch。 Pmlocal.mac 为当前用户创建的一个宏设置；pmstartup.mac 这一个宏是定义 PowerMILL 启

动时的配置内容；Puser.mac 是定义用户的设置内容。

一般我们只需要在 pmstartup.mac 中进行 PowerMILL 的配置定义。如，在其中添加命令：

Lang English.配置 PowerMILL 每次启动时，将界面语言转换成英文。如图 5-1 所示：

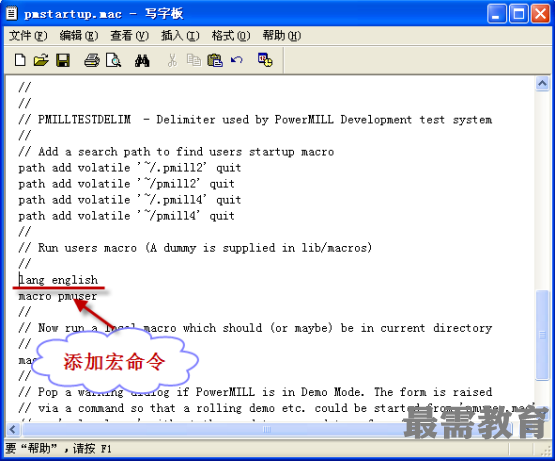

图 5-1 PowerMILL 启动宏

2、宏的录制、运行和编辑

3

1）开始宏的记录

命令：||--MACRO--|--RECORD--|--filename||

如： MACRO RECORD ‘E:\Customer\GZ Dekang\客制化服务教程\Training.mac’ 2）停止宏的记录

命令：||--MACRO--|--STOP--||

3）运行宏文件

命令：||--MACRO--|--filename--||

如： MACRO ‘E:\Customer\GZ Dekang\客制化服务教程\Training.mac’ 4）调试宏

宏调试的帮助命令：

||--ECHO--|--ON---||

 |--OFF--||

5）等待

命令：||--WAIT--|--seconds--||

如 wait 10,表示执行下一句命令前等待 10s 的时间。

6）在宏中使用 ViewMILl

命令如下：

VIEWMILL ONOFF

VIEWMILL PLAY

VIEWMILL WAIT

VIEWMILL ONOFF

ROUGH TRIANGLES

7）打印信息

命令：||--PRINT--|--string--| 8）错误与警告，命令错误对话框提示

错误与警告的开与关;

||--DIALOGS--|--MESSAGE--|--ON---||

 |--OFF--||

命令错误的提示开启与关闭：

||--DIALOGS--|--SMILEY--|--ON---||

 |--OFF--||
