PowerMill 3. 定义毛坯

提问人:刘团圆发布时间:2020-10-23
毛坯是PowerMILL用来限制刀具运动的基本矩形块。可将它想象为一块原材料。 PowerMILL还提供了一些更高级的方法来限制刀具运动。

· 点击毛坯图标。image.png

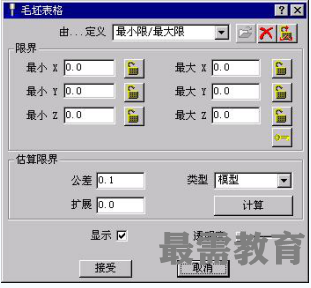

于是毛坯表格出现在屏幕上。在表格中的限界域中输入相应的最大和最小X、Y、Z值可定义毛坯尺寸。

也可点击计算按钮,请PowerMILL自动计算出毛坯尺寸。 可对计算后的值进行单独编辑或是锁住计算结果(锁住后该值将被灰化)。在扩展域中输入相应的偏置值可将毛坯按指定值偏置。

· 点击计算按钮。

· 点击接受。


毛坯按缺省设置以蓝色线框标识。使用毛坯 表格中的透明度滑块也可使毛坯以透明阴影 或实体显示。
