PowerMill 7. 刀具开始点

提问人:刘团圆发布时间:2020-10-23

刀具的开始点为刀具开始进行每一条刀具路径加工的安全开始位置,也是进行完毕每一条刀具路径后的安全结束位置。此位置也和使用的机床有关,对某些机床来说开始点位置也可能在实际的换刀位置。

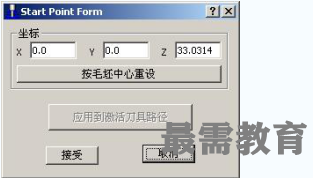

于是屏幕上出现开始点表格,显示出刀具的开始点位置。

· 将坐标设置为 X 50,Y50 , Z 50。

· 点取接受。


刀具现在处于新的刀具开始位置。

到此即完成设置过程,PowerMILL下面就可开始产生刀 具路径。

刀具路径

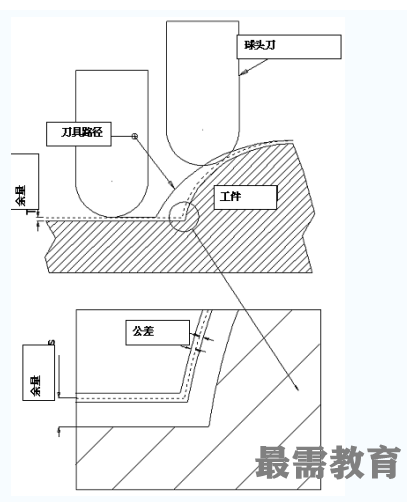

刀具路径用来控制切削精度和残留在材料上的材料余量。控制这两个值的参数分别为公差和余量。

程序中有两个独立的地方来设置这两个值,具体值的设置位置取决于是选取的区域清除加工选项还是选取的精加工选项。为此,在下面的章节中我们将分别介绍如何使用这些选项。


公差用来控制切削路径沿零件 形状的精度。

余量指定加工后材料表面上所 留下的材料量。

所产生的刀具路径中包含产生刀具路径过程中所输入的全部信息,如使用的策略,公差,余量,毛坯尺寸等等。这些信息可通过浏览器中的刀具路径部分来访问。

项目

项目是PowerMILL浏览器中一用来管理、维护所产生的加工数据的目录。目录中所包含的数据可是刀具路径、刀具、用户坐标系和加工策略有关的实体数据。项目中同样包含已保存实体的激活状态。

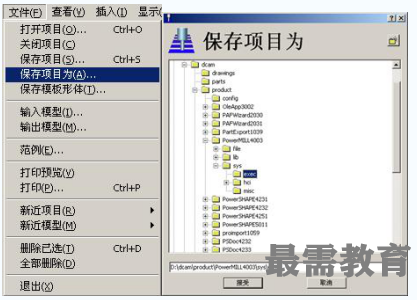

有关项目的命令可通过文件下拉菜单访问,在编程过程中应养成随时保存项目的习惯,同时应尽早地将项目通过保存项目为选项,以一特定名称保存。

当项目以某一特定项目名保存后,用户可在浏览器中对此特定项目名进行操作,在浏览器中方便准确地定位项目位置。


此后选取保存项目选项将自动以当前文件名更新项目文件。如果希望备份项目文件,可重新选取保存项目为选项,将项目以一新的名称保存。

原始项目产生后,可能会对零件进行某些修改,同时刀具的选取也可能发生变化。在这种情况下,使用项目可快速调出以前所做的加工设置,供加工全部零件或是零件的某一部分使用。
