PowerMill 测量模型简介

加工工件

前，需先测量工件的某些特征，以帮助计划使用合适的加工策略。例如，进行圆倒角加工设置前，必须知道圆倒角的最小半径，这样才便于决定加工中使用的球头刀的最大尺寸。

直线测量

此方法可测量两点的XYZ位置，它可用来决定最大尺寸刀具可拟合的模型间隙。

· 文件 - 全部删除

· 装载范例模型 powerdrill.dgk

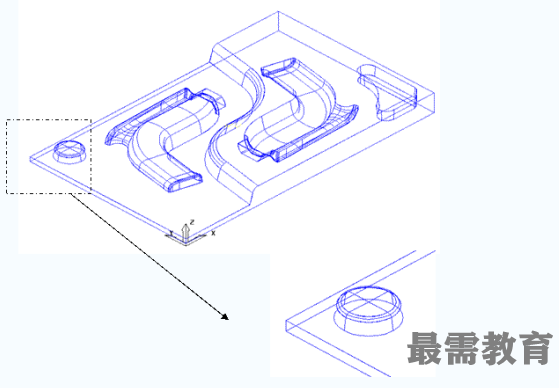

· 选取等轴查看，放大查看下图所示的模型区域。

通过捕捉测量时，实际选取到的形体取决于捕捉过滤器。捕捉过滤器可通过主菜单中的工具下拉菜单访问。按缺省设置，捕捉过滤器的全部选项均置开。因此包括点在内的任何形体均将被选取。

· 从主菜单中选取工具 – 捕捉过滤器 > 任意地方。

关掉任意地方捕捉后，测量工具将仅捕捉剩余的未关闭的选项，而不是捕捉模型上的任意几何元素。进行边界缝合时，别忘重新将任意地方选项置开。

 点取测量模型图标。

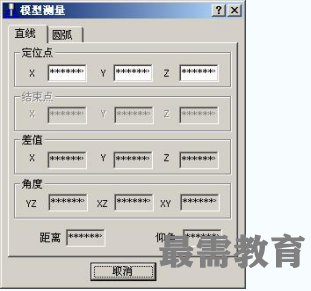

于是模型测量表格出现在屏幕上。

此表格有两个功能，测量直线和测量圆弧。点取表格顶部的标签可决定激活哪一功能。

· 确认已选取直线标签。

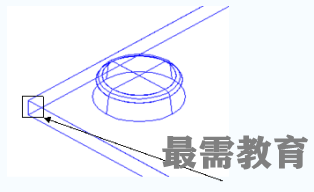

· 选取下图所示的模型的角落上的一点。

在此处拖放出一方框选取此点

模型测量表格的上半部分将如下图所示：

所选取的第一点称为定位点，其坐标出现在表格中。此点的Z坐标值为 10.00 。要产生余量为1mm的区域清除刀具路径，可插入一值为11.00的Z高度。

· 放大查看下图所示区域。

测量此间隙以决定可使用的最大刀具直径。

· 选取测量模型图标，开始新的直线测量，否则测量将以前面所测量点为定位点。

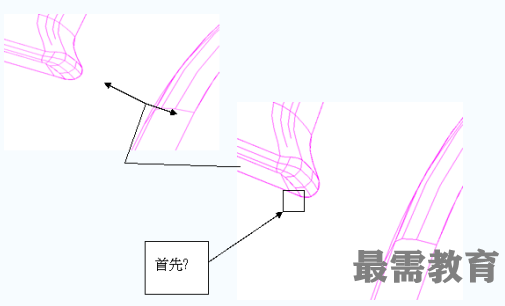

· 如下图所示，选取圆倒角和底部平面相交点。

 下面选取对面的肩底部。

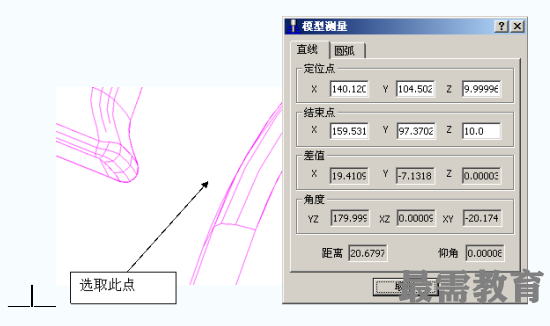

于是屏幕上出现一条直线将这两个点连接在一起，和此直线相关的信息也同时显示在表格中。（具体的值可能因为所选取的点的位置的不同而有所不同）。

此处的距离（约为21）可用于此区域加工的平底铣刀的最大直径。

圆弧测量

通过在圆弧或圆圈上拾取三个点的数据可测量圆弧。

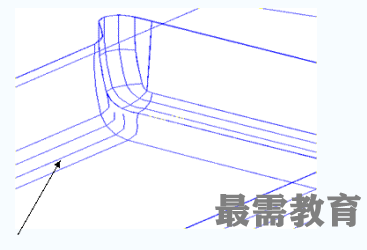

· 将查看定位到下图所示区域。

将测量此圆倒角的圆倒角半径，以决定可使用的最大直径球头刀或铣刀的刀尖圆角半径。

· 点取模型测量表格中的圆弧标签，激活圆弧测量功能。

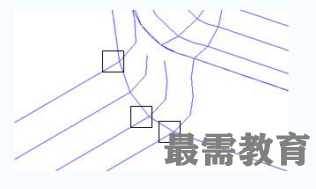

· 沿下图所示的圆倒角选取开始点，中间点和结束点。

于是屏幕上出现一通过此三点的圆。

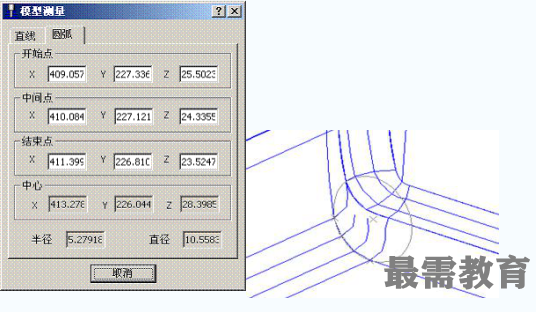

如左图所示，模型测量表格给出有关此圆 的详细信息。

半径值约为 5mm，因此可使用一直径为 10mm 的球头刀来精加工此圆倒角区域 。
