PowerMill 练习

提问人:刘团圆发布时间:2020-10-23
有些情况下并不是总是希望刀具原点位于世界坐标系原点上。在这个练习中,我们将在毛坯中心产生一用户坐标系,所有此用户坐标系作为激活刀具的原点。

通过刀具原点表格可很容易获取刀具原点信息,从而轻松地将用户坐标系移动到毛坯的中央。

· 选取文件 > 全部删除。

· 从范例文件中打开模型 Handset.tri 。

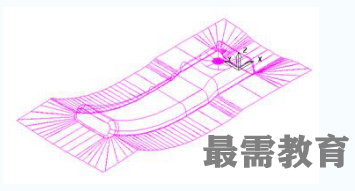

仅在Z轴移动模型,这样使世界坐标系位于模型的最高处。

· 按模型限界计算毛坯,定义一直径为 12mm 的端铣刀。

· 重设快进高度,将刀具的开始点设置为毛坯中央。

· 产生并激活一用户坐标系。

· 将新产生的用户坐标系重新命名为 ‘Datum’ ,使用刀具原点表格中的坐标参数将此用户坐标系移动到毛坯中央。

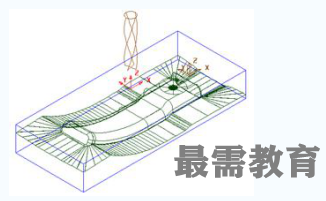

我们可看到随着用户坐标系的移动,刀具和材料毛坯也随着移动。这是正常的,因为开始前必须重新计算毛坯。
