PowerMill 5. 区域清除

提问人:刘团圆发布时间:2020-10-23

区域清除加工

PowerMILL中所使用的主要粗加工策略为区域清除加工策略。这种策略假设粗加工过程从一毛坯矩形块开始,对铸件或预制件进行粗加工,则可能不需要进行区域清除加工而直接进行半精加工。对于大的零件,如果使用一次粗加工不能完全切除全部需在粗加工中切除的材料,以满足精加工要求,则可使用一较粗加工小的粗加工刀具,使用残留粗加工策略对材料进行进一步加工,切除原粗加工操作没能切除的大量的型腔材料。

下面范例将使用带区域过滤的偏置策略进行区域清除加工,然后进行三次残留粗加工。

产生区域清除刀具路径必须:

1. 产生Z高度。

2. 定义策略。

3. 选取值。

· 打开范例模型 powerdrill.dgk。

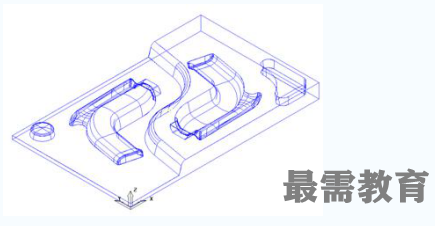

此模型包含电钻铸件的型芯和 型腔两部分。

· 按模型的最小/最大限计算毛坯。

· 产生一直径为 40 ,刀尖半径为 6mm 的刀尖圆角端铣刀。

· 将刀具重新命名为 tr40x6。

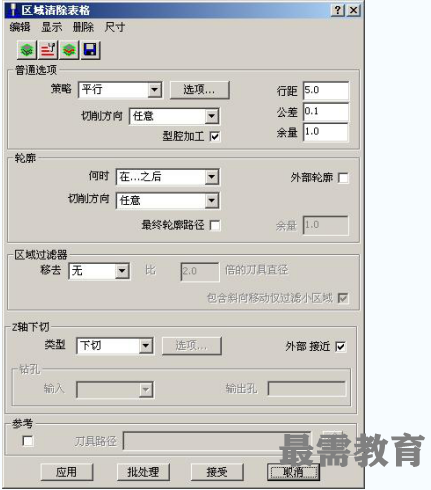

于是区域清除表格出现在屏幕上。使用此表格可设置全部的区域清除刀具路径参数并计算刀具路径。

· 点取表格顶部的快进高度图标。image.png



于是快进高度表格出现在屏幕上。如果在相对域中的快进类型选项中选取了掠过,刀具将以快进速率提刀到最低一片等高切面以上的相对安全Z高度,避免和模型发生碰撞,然后下刀到相对安全Z高度。如果没有设置上面的选项,加工完每一切面后,刀具将直接撤回到绝对安全Z高度,这势必会浪费很多时间。

· 选取按安全高度重设。

· 将快进类型改变为掠过。

· 从PowerMILL的主工具栏中选取开始点图标。image.png

· 在开始点表格中点取按毛坯中心重设。
