PowerMill 编辑孔

提问人:刘团圆发布时间:2020-10-23
如果孔的位置不理想,则可移动或是删除当前孔。移动孔时,新的孔的位置必须在加工型腔的最深部位的等高切面内。

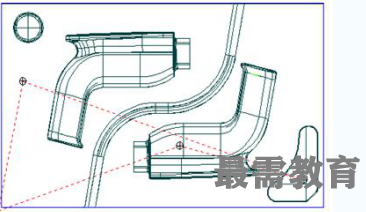

· 选取沿Z轴向下查看,激活刀具路径 1_holes。

· 在区域清除表格中选取编辑 - 移动孔 > 通过选取输入 > 按数据化输出。


为清晰地显示钻孔位置,钻孔位置上均被标记。使用左鼠标键点击孔,可删除所点 击孔的位置。此时该孔被标 记为红色,表示其被激活。 (再次点击此孔,可撤销其 激活状态)。将光标移动到 其它位置并再次点击即可将 孔的位置移动到光标点击处 。移动完毕后,按下回车键 即可退出孔移动状态。

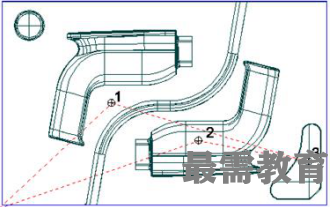

· 将孔移动到上图指定位置,然后按下回车键。

· 点取区域清除表格中的应用按钮,计算新的钻孔路径,最后点取接受。

· 激活新的钻孔路径 2_holes。


新的钻孔刀具路径使用了新 的孔的位置,同时产生一使 用新的钻孔位置产生的区域 清除刀具路径。

最好是将钻孔位置移出侧壁 区域,以免稍大的钻孔刀具 应用在实际的加工切削中。 PowerMILL仅检查指定刀具 的过切。
