PowerMill 层间斜向切入

提问人:刘团圆发布时间:2020-10-23

斜向层间移动选项允许刀具在区域清除加工过程中按指定角度斜向切入模型。使用此选项时可使用非下切刀具。

值得注意的是在层间或Z高度间进行斜向切入时,快进高度表格中的快进类型应设置为掠过,同时应将安全Z高度和开始Z高度均设置为1.0。这样可避免刀具不必要地撤出工件,从而节省大量可贵的加工时间。

Powerdrill 范例继续..

· 打开区域清除表格,点取快进高度图标。

· 在相对段中的快进类型选项中选取掠过选项,按下图所示输入值 1 。


 按下接受。

· 在区域清除表格中的Z轴下切域中选取斜向选项。

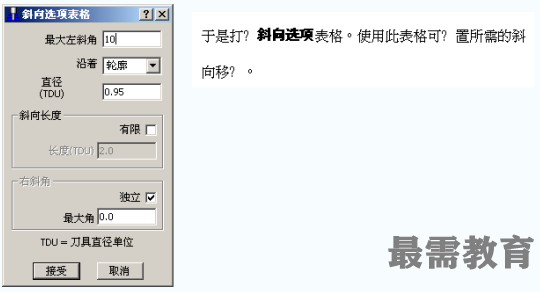

· 点取选项按钮。


 设置最大左斜角为 10 并按下接受。


左斜角是刀具斜向切入毛坯时形成的坡度。右斜角是当斜向长度不允许刀具一次斜向切入时所形成的坡度。


斜向长度以“刀具直径单位” (TDU) 来表示,例如,若刀具直径为 10mm ,则 2 TDU 的斜向长度相当于 20mm。通常斜向长度应大于刀具直径以便于从刀具底部排屑。

右斜角

如果已指定斜向长度,则 PowerMILL 在可能的情况下将插入右斜角进刀。此选项的 系统缺省设置是独立选项旗标置为开,即需自行输入最大角。右斜角的最大角方框缺省设置为0。旗标置关时,其值将与左斜角相同。

此处指定的是左斜角和右斜角的最大角,而不是绝对角度。因为斜向长度是固定的,不能改变它,因此,为保持恒定斜向长度,有时需要调整这些角度。角度总是减小(绝对不增加),这样才能保证在指定长度下同时满足左斜角和右斜角的要求。

· 点取区域清除表格中的应用和接受按钮。

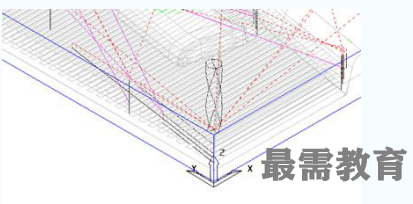

放大拐角处可看到,斜 向移动显示为蓝色。
