PowerMill 偏置区域清除策略

提问人:刘团圆发布时间:2020-10-23

使用此策略时,偏置刀具路径间的偏置值由行距定义。若输入的行距大于刀具直径, PowerMILL 将自动调整此值,使得全部区域都能被加工。

偏置方向

偏置方向选项控制刀具路径的方向。

自动 - 自动选取由内向外或由外向内,其选取取决于是否有型芯或型腔加工。

由内向外 - 从最里面轮廓开始向外加工。

由外向内 - 从最外部轮廓开始向内加工。

光顺激活

选取此选项将光顺任何由偏置刀具路径产生的尖角。此选项对不允许突然改变加工方向的机床加工如高速加工机床尤其有益。

先加工最小的

选取此选项后,将首先加工材料中最小的区域,以避免损坏刀具。

最大光顺余量

定义自尖角的最大偏差,其最大值是行距值的 40%,也即如果行距设置为 10mm, 则 从尖角到光顺后的圆角的最大距离为 4mm 。

偏置范例

在区域清除选项表格中有两个偏置选项-类型和方向,同时类型选项中又有两个选项-全部和模型。

· 打开范例模型 handle.tri。

· 按最小/最大限计算毛坯,然后将其在X方向和Y方向扩展 15 。

· 重设快进高度和刀具开始点。

· 定义一直径为 10mm ,名称为 em10 的端铣刀。

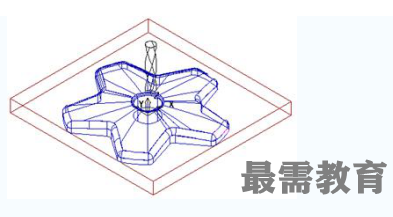

这是一无底座的模型。使用模型平面 功能可快速产生一底座。

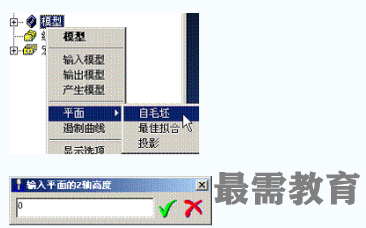

· 右击浏览器中的模型目录,从弹出菜单中选取平面>自毛坯选项,在Z 0处产生一平面。


 在表格中输入 0 ,然后点取绿色的勾。

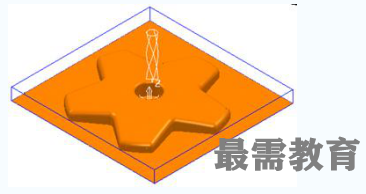

于是模型在Z0处新增一和毛坯尺寸 相同的平面。

· 打开区域清除表格,选取偏置策略。

· 设置切削方向为顺铣,行距为4,公差为 0.05 ,余量为 0。

· 由平面定义Z高度(应仅存在一个平面)。

· 应用并接受表格。


这样即使用缺省选项全部产生了一偏置刀具路径。 这种设置将同时按毛坯和模型偏置,可最小化提刀次数。

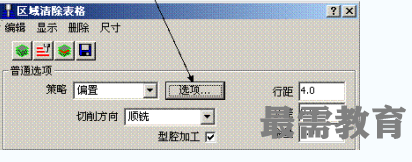

· 打开区域清除表格,点取选项按钮。

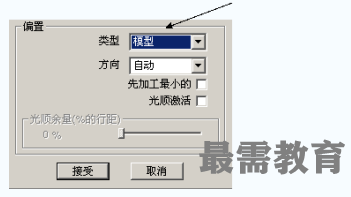

在区域清除选项表格的偏置域中的类型选项下选取模型选项。


接受此选项表格。

· 应用并接受区域清除表格。

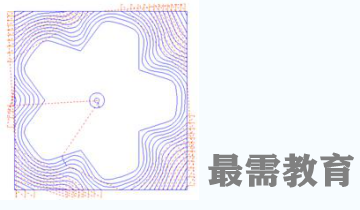

这种方法直接以零件形状作参考,按指 定偏置距离进行一系列的偏置加工,直 至毛坯尺寸。

这种类型偏置的优点是:保持恒定刀具负荷和排屑,始终保持顺铣方向,避免全刀宽切削。但这种方法将增加提刀次数。这种方法尤其适合于简单形状的型芯加工。

赛车线光顺

这种选项使用了不同的方法来改善区域清除偏置路径,它尤其适合于高速加工。使用赛车线策略进行加工时使用的是可变行距,使用它可消除刀具路径中的尖锐拐角。

· 打开区域清除表格,和

前面一样选取偏置选项。

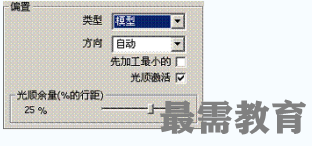

· 点取光顺激活选项,将光顺余量设置为 25%。


接受此选项表格,产生刀具路径。


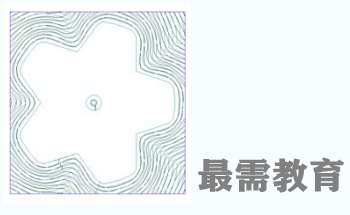

于是产生出一条更光顺的刀具路径。

· 显示刀具路径 2 并将它和刀具路径 3 进行比较。


左图是隐藏了切入切出和连接后的两条刀具路径。 它们看起来差别很大,但都在公差范围内。 但赛 车线刀具路径显得更加光顺且加工速度均匀 、稳 定,因此加工速度也就快得多。

这种刀具路径使得刀具负荷更加稳定,可减少刀具磨损,改善加工质量。

区域清除加工的一般信息

以下是区域清除表格中的其它的一些选项的说明,这些内容在程序中的帮助部分也可找到(英文)。

切削方向-可设置为顺铣或逆铣,或任意(双方向切削)。

型腔加工-选取此选项后,加工将逐个型腔地顺序进行而不是逐层进行。选取此选项后,区域清除选项表格中的自动角度的缺省设置为不设置,手动角度设置为 0。角度 是相对于X轴的角度,因此全部加工均将以0角度加工。
