solidworks教程 2.常用工具栏简介 8.退回控制棒简介

提问人:刘团圆发布时间:2020-10-23

在造型时,有时需要在中间增加新的特征或者需要编辑某一特征,这时就可以利用退回控制棒,将退回控制棒移动到要增加特征或者编辑的特征下面,将模型暂时恢复到其以前的一个状态,并压缩控制棒下面的那些特征,压缩后的特征在特征设计树中变成灰色,而新增加的特征在特征设计树中的设计树中位于被压缩的特征的上面。

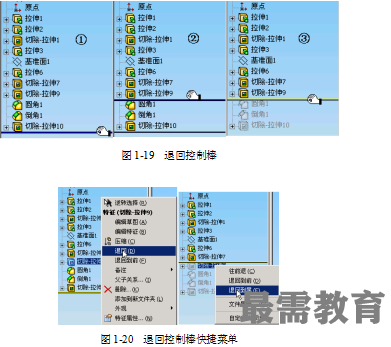

操作方法:将鼠标放到特征设计树的设计树下方的一条黄线上,鼠标的指针标记由变成后,单击鼠标左键,黄线就变成蓝色了,然后移动向上,拖动蓝线到要增加或者编辑的部位的下方,即可在图形区显示去掉后面的特征的图形,此时设计树控制棒下面的特征即可变成灰色,如图1-19所示。做完后,可以继续拖动向下到最后,就可以显示所有的特征了。还可以在要增加或者编辑的位置下面的特征上,单击鼠标右键,出现快捷菜单,选择“退回”选项,即可回退到这个特征之前的造型。同样如果编辑结束后,也可右击退回控制棒下面的特征,出现如图1-20的快捷菜单,选择其中一个选项。
