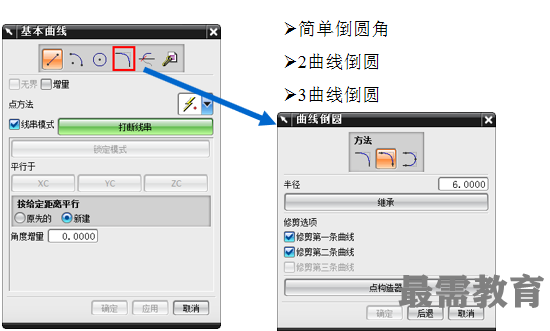

UG-NX6 4.3.3 曲线倒圆角

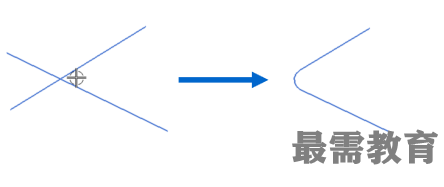

简单倒圆角

    简单倒圆角只能在两条直线间进行，输入的半径值决定圆角的尺寸。创建圆角后，用于创建倒圆角的两条直线自动裁剪到直线与圆角的交点。

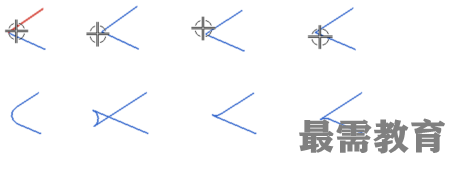

2 曲线倒圆

    在两条曲线（包括点、直线、圆、二次曲线或样条）之间构造一个圆角。两条曲线间的圆角是从第一条曲线到第二条曲线沿逆时针方向生成的圆弧。

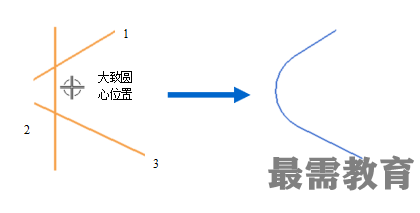

3 曲线倒圆

    在三条曲线间创建圆角，这三条曲线可以是点、直线、圆弧、二次曲线和样条的任意组合。三曲线圆角是从第一条曲线到第三条曲线按逆时针方向生成的圆弧。
