UG-NX6 网格控制密度类型

边上的数量用于指定选择的边线的单元数量，可以给面上每条边线定义不同的网格数量

边上的尺寸用于指定选择边线上的单元的近似尺寸

面上的尺寸用于指定选择面上的近似的单元尺寸

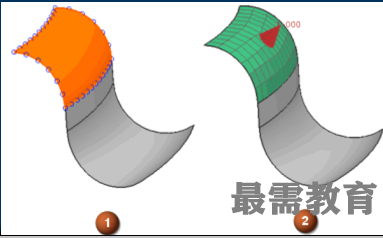

1、面上的尺寸预览边线上节点分布

2、面上的尺寸控制面上单元大小为1mm

使用边上的弦公差，软件会跟据曲线的曲率来设置边线上节点的分布

弦公差数值不能超过曲线本身的长度

备注：

曲率越大局部节点数量越多

曲率越小局部节点数量越少

注意：直线曲率为零，如果设置边上的弦公差将只生成一个单元，曲线曲率一定，弦公差越小，局部单元数量越多

使用偏置制定选择边线上节点分布的比率

操作将改变一系列节点的位置使得边线上局部区域更加密集，其他区域稍微稀疏一些

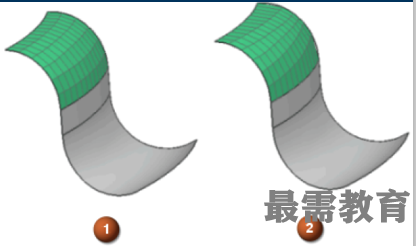

1、无偏置映射网格

2、右边线中心偏置的映射网格划分
