AutoCAD2019——圆弧命令的操作步骤

(1)单击“默认”选项卡的“图层”面板中的“图层特性”按钮，打开“图层特性管理器”选项板，新建以下两个图层。
①第一图层命名为“粗实线”图层，线宽为0.30mm，其余属性默认。
②第二图层命名为“中心线”图层，颜色为红色f线型为CENTER,其余属性默认

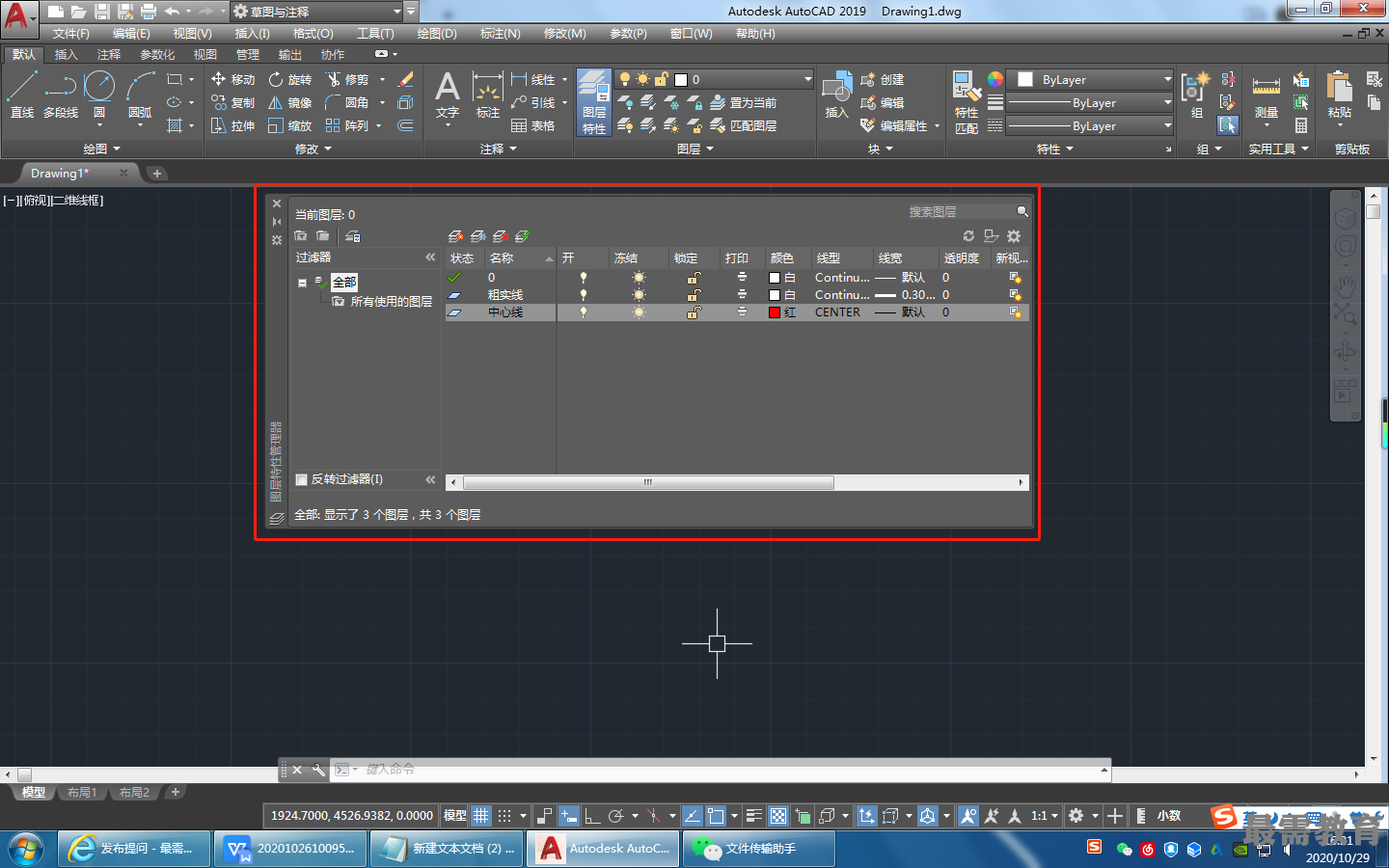

结果如图所示。

(2)在“图层特性管理器”选项板中双击“中心线”图层或者选取“中心线”图层单击 “置为当前”按钮，将“中心线”图层设置为当前图层。
(3)单击“默认”选项卡的“绘图”面板中的“直线”按钮，绘制4条中心线，端点坐标分别是{ ( 0,45 ), (0,-45) }{ (-45,20), (-45-20) }{ (45,20), ( 45,-20 ) }和{ (-65,0),(65,0) }。

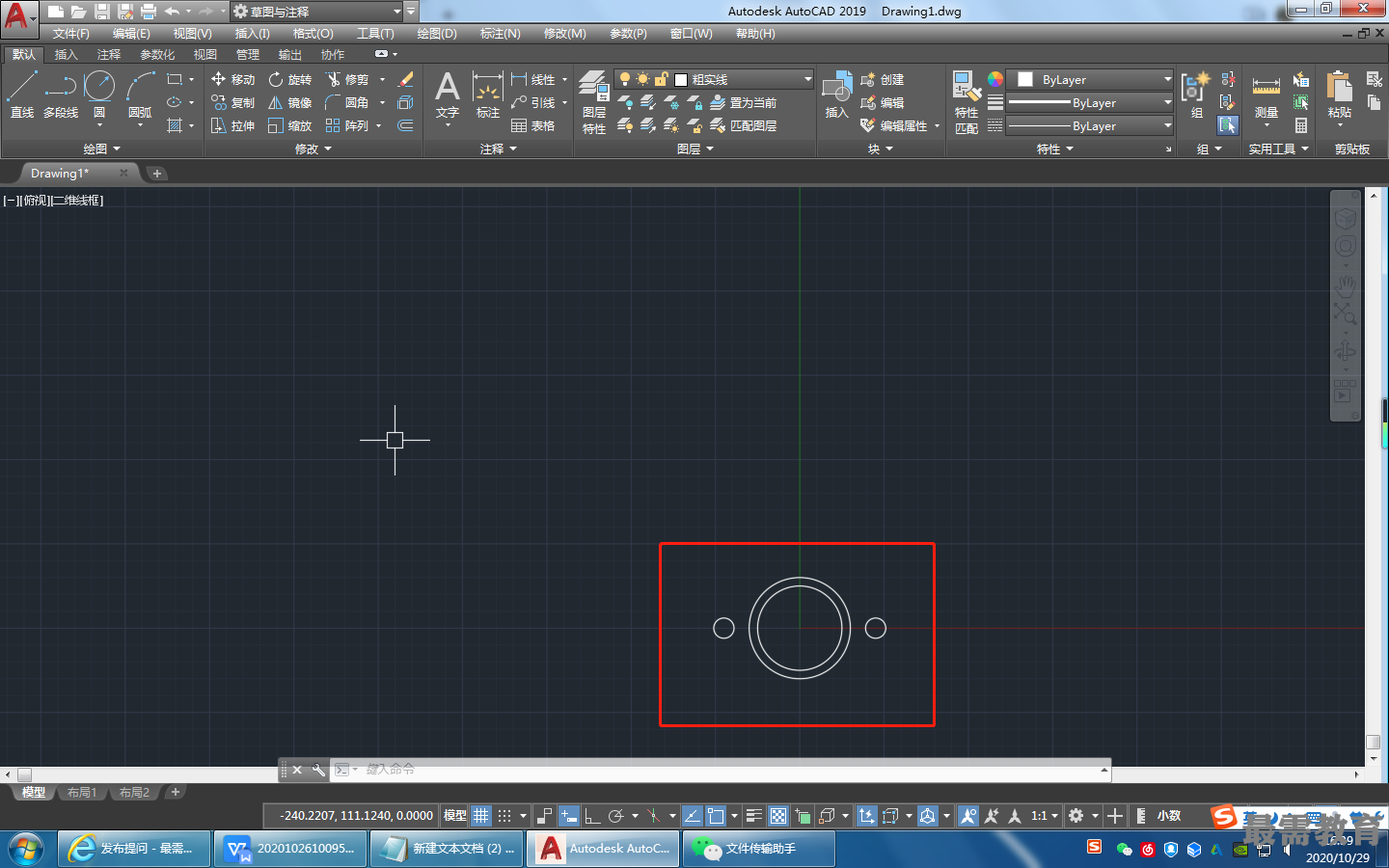

(4)将“粗实线”图层设置为当前图层，单击“默认”选项卡的“绘图”面板中的 “圆”按钮，分别绘制圆心坐标为（0,0)、半径为30和25的圆；重复“圆”命令，分别绘制圆心坐标为（-45,0)、(45,0).半径为6的圆，结果如图所示。

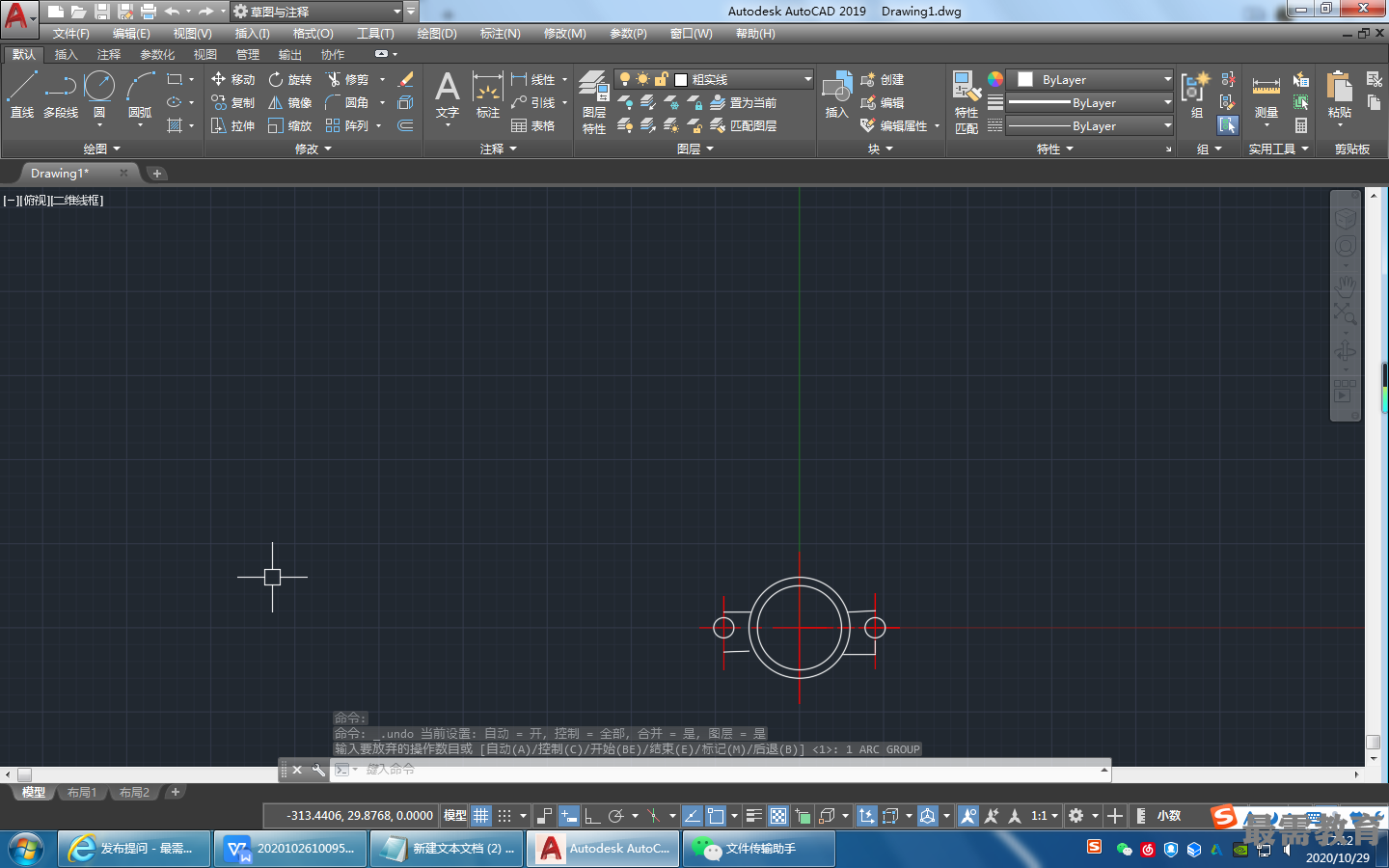

(5)单击“默认”选项卡的“绘图”面板中的“直线”按钮,绘制4条线段，端点坐标分别是{ (-45,15 ), (-25.98,15 ) }{ (-45-15), (-25.98-15) }{ ( 45,15 ), ( 25.98,15 ) } 和{ ( 45 -15 ), (25.98,-15 ) },结果如图所示。

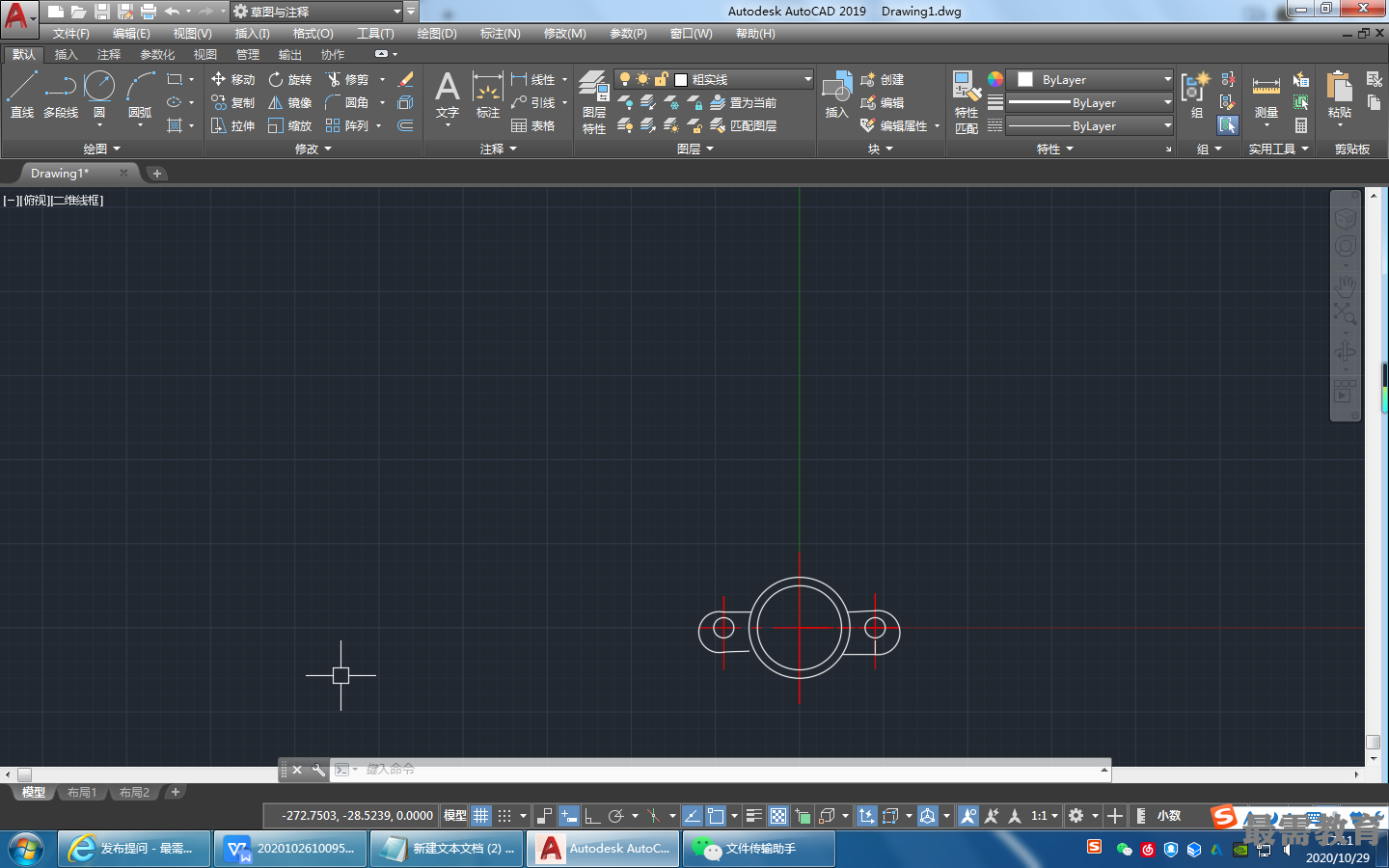

(6)单击“默认”选项卡的“绘图”面板中的“圆弧”按钮，绘制圆头部分圆弧，如图所示。
