AutoCAD2019——椭圆与椭圆弧的操作步骤

提问人:卓娟发布时间:2020-10-30

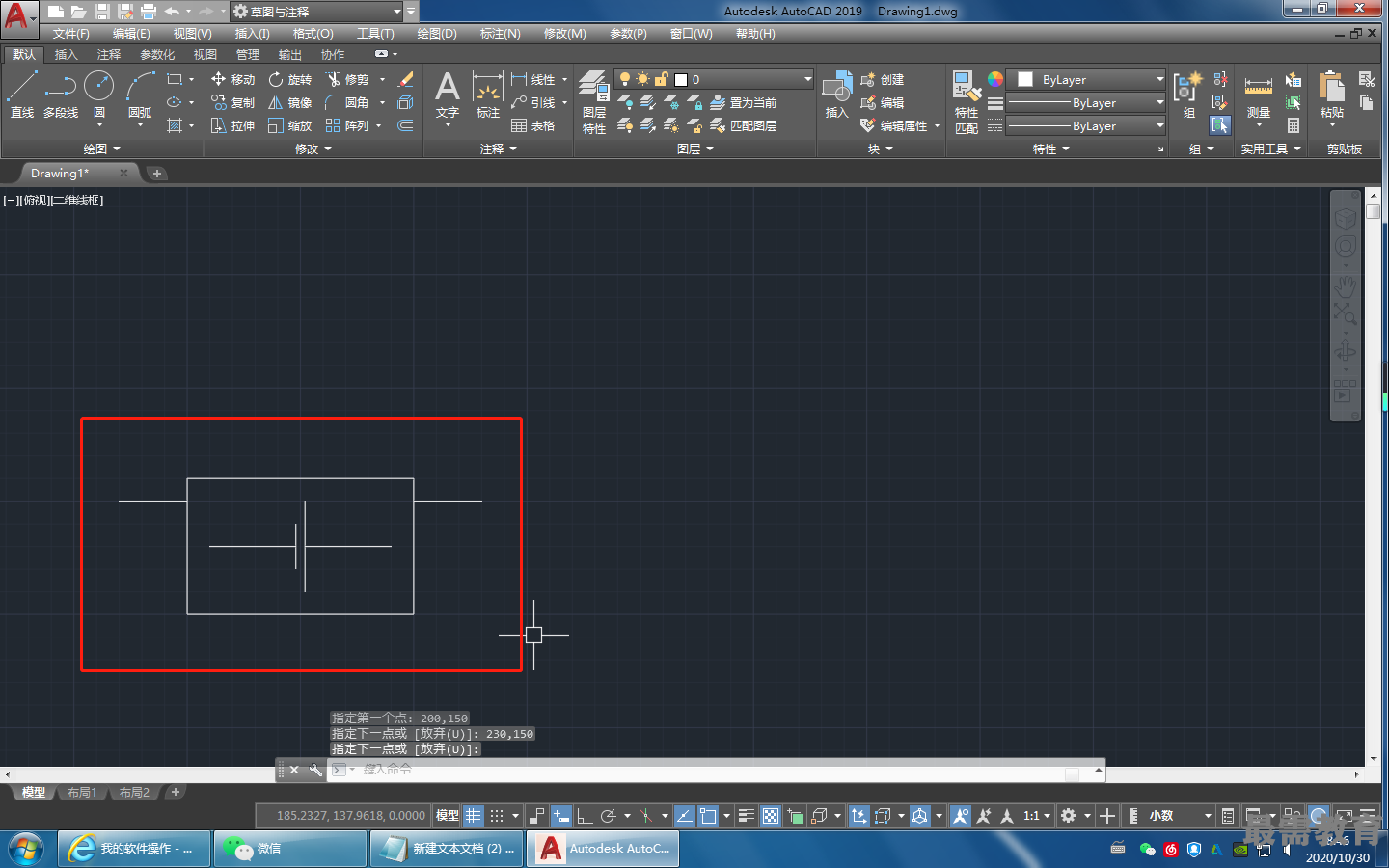

(1)单击“默认”选项卡的“绘图”工具栏中的“直线”按钮,绘制一系列线段,坐标分别为{ ( 100,100),( @100,0), (@0,60), (@-100,0 ), c}{ ( 152,110), (152,150) }{ ( 148, 120 ),( 148,140 ) }{ { 148,130 ), ( 110,130 ) }{ ( 152,130 ), ( 190,130 ) }{ ( 100,150 ), (70,150) }{ (200,150), (230,150) },结果如图所示。

1.png(2)单击“默认”选项卡的“绘图”面板中“椭圆”下拉菜单下的“轴,端点”按钮,绘制椭圆弧。命令行提示与操作如下。
命令:_ellipse
指定椭函的轴端点或[圆弧(A>/中心点(C)]: _a
指定椭圆弧的轴端点或[中心点(C)]: C
指定椭圆弧的中心点:150,130
指定轴的端60,130
指定另一条半轴长度或[旋转(R) ] : 44.5
指定起点角度或[参数(P)]:194
指定端点角度或[参数(P)/夹角(I)]: 346
结果如图所示。
