AutoCAD2019——定距等分

提问人:卓娟发布时间:2020-10-30

和定数等分类似的是,有时需要把某个线段或曲线按给定的长度为单元进行等分。在 AutoCAD 2019中,可以通过相关命令来完成。
命令行:MEASURE (快捷命令:ME)。

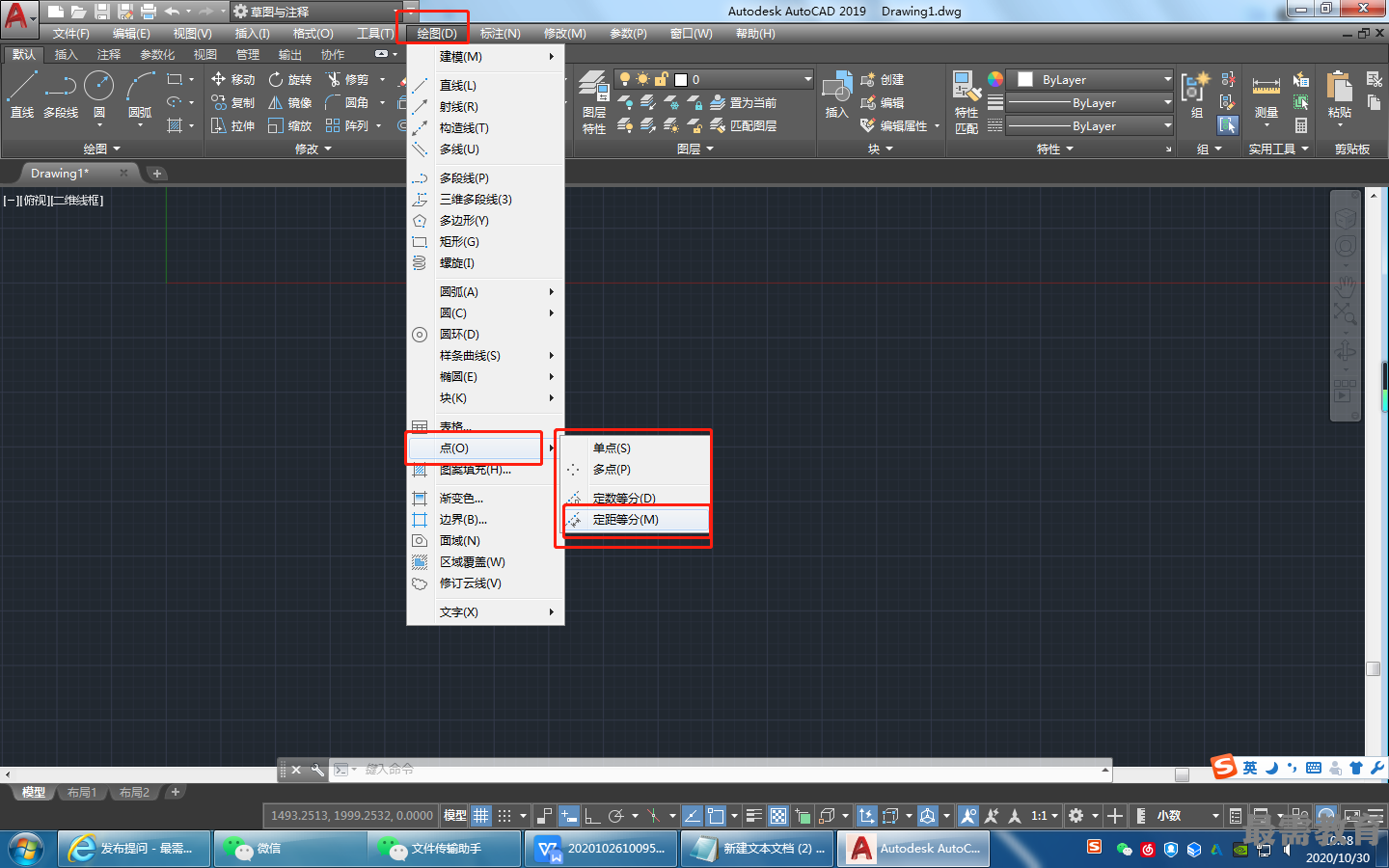

菜单栏:选择菜单栏中的“绘图”>“点”>“定距等分”命令。
功能区:单击“默认”选项卡的“绘图”面板中的“定距等分”按钮。
16.png命令:MEASURE
选择要定距等分的对象:(选择要设置测量点的实体)
指定钱段长度或[块(B)]:(指定分段长度)
(1)设置的起点一般是指定线的绘制起点。
(2)在第二提示行选择“块(B)”选项时,表示在测量点处插入指定的块。
(3)在等分点处,按当前点样式设置绘制测量点。
(4)最后一个测量段的长度不一定等于指定分段长度。
