UG NX 8.5教程 7.1.1 二维加工(mill_planar) 7. 操作示例3

提问人:刘团圆发布时间:2020-10-30评论0

7. 操作示例3

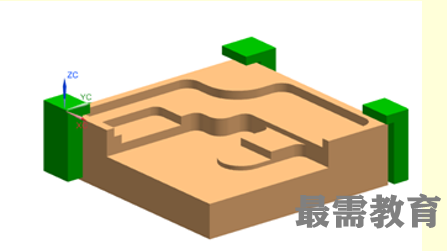

1)打开cam002.prt图形文件,如图7-73所示。


2)进如CAM模式

点击“开始”,在下拉菜单中点击“加工”,进入CAM模式。

3)创建程序

点击工具栏“刀片”工具条的“创建程序”功能按钮,弹出创建程序对话框。

4)创建刀具


5)创建几何体

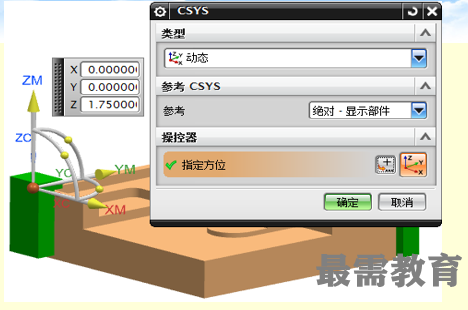

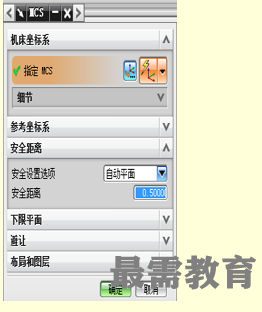

(1)  创建坐标系

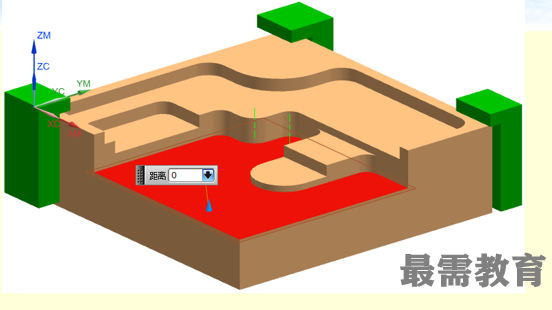

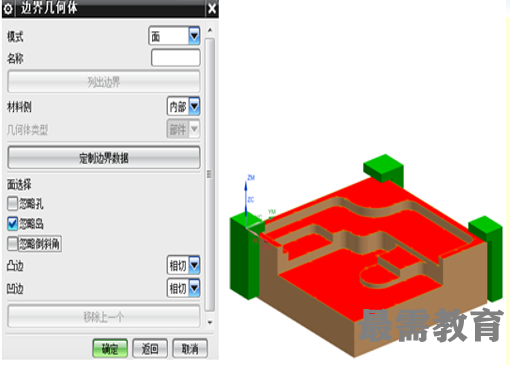

(2)    创建几何体

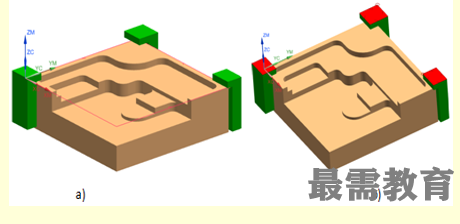

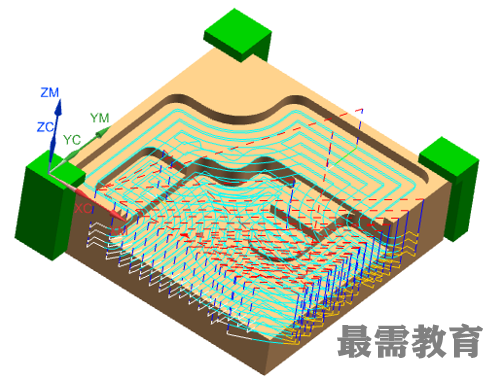

开放式型腔的平面铣如图7-82所示。
