AutoCAD2019——布尔运算的操作步骤

提问人:卓娟发布时间:2020-10-31

(1)单击“默认”选项卡的“图层”面板中的“图层特性”按钮,打开“图层特性 管理器”选项板,新建以下两个图层。
①第一图层命名为“轮廓线”图层,线宽为0.30mm,其余属性默认。
②第二图层命名为“中心线”图层,颜色为红色,线型为CENTER,其余属性默认。

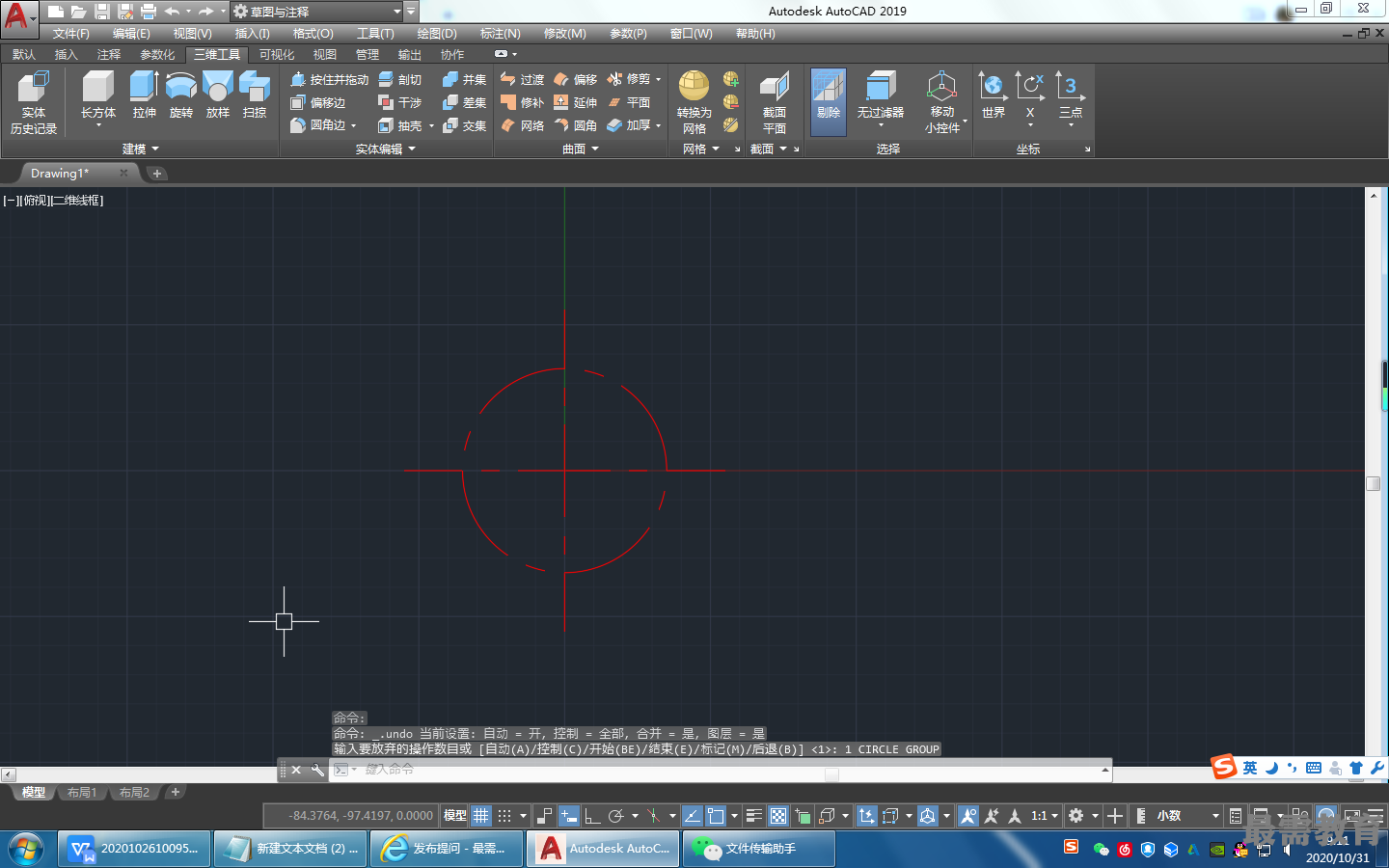

(2)将“中心线”图层设置为当前图层。单击“默认”选项卡的“绘图”面板中的“直线”按钮,绘制端点坐标分别为{ (-55,0) , (55,0) }和{ (0,-55),(0,55) }的直线。单击“默认”选项卡的“绘图”面板中的“圆”按钮,绘制圆心坐标为(0,0)、半径为35的圆,绘制结果如图所示。


(3)将“轮廓线”图层设置为当前图层。单击“默认”选项卡的“绘图”面板中的 “圆”按钮,绘制圆心坐标分别为(-35,0) (0,35) (35,0) (0,-35),半径为6的圆;重复“圆”命令绘制圆心坐标分别为(-35,0) (0,35) (35,0) (0,-35),半径为15的圆;重复“圆”命令绘制圆心坐标为(0,0)、半径分别为15和43的圆,绘制结果如图所示。

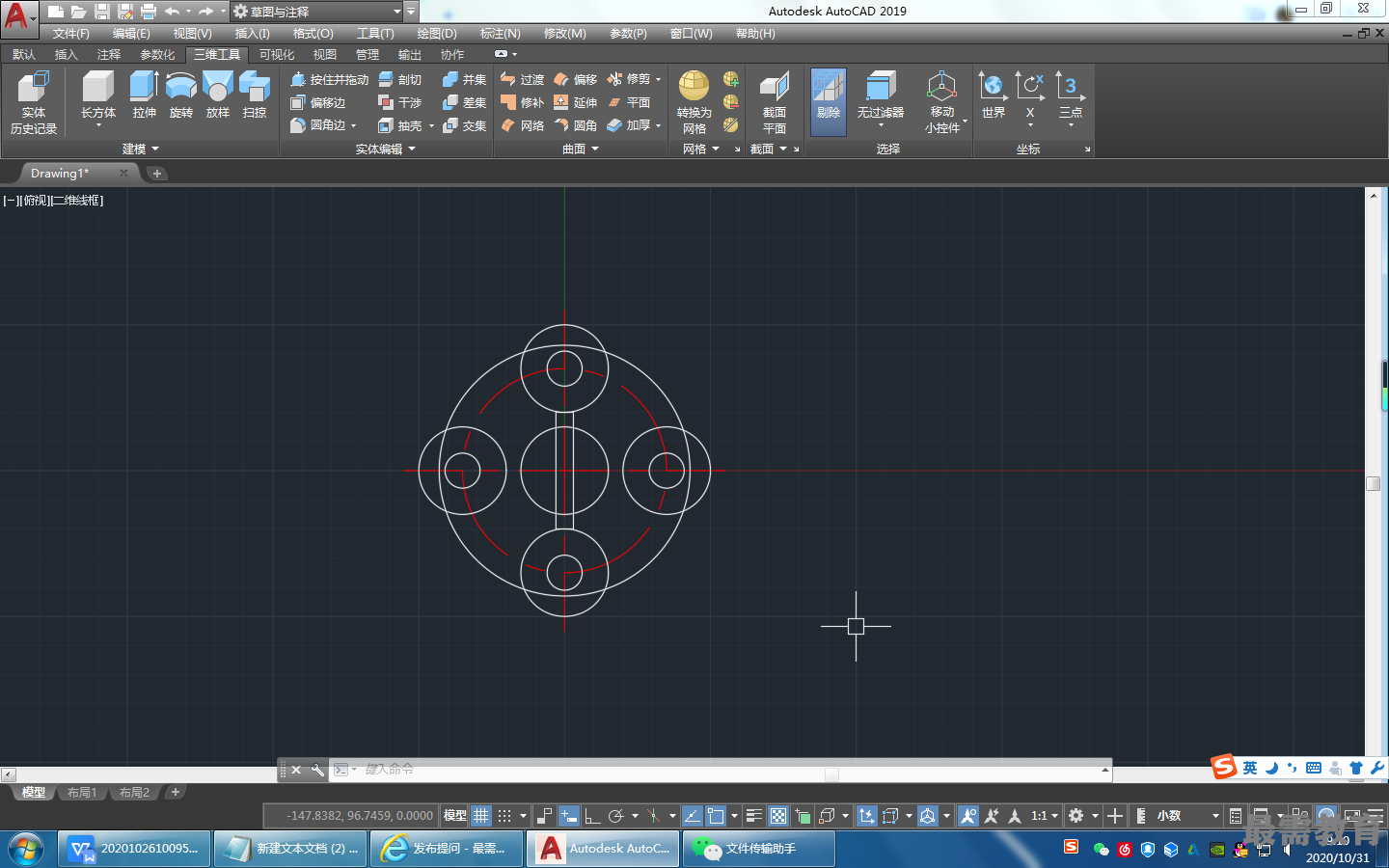

(4)单击“默认”选项卡的“绘图”面板中的“矩形”按钮,绘制矩形。角点坐标分别是(-3,-20)和(3,20),绘制结果如图所示。

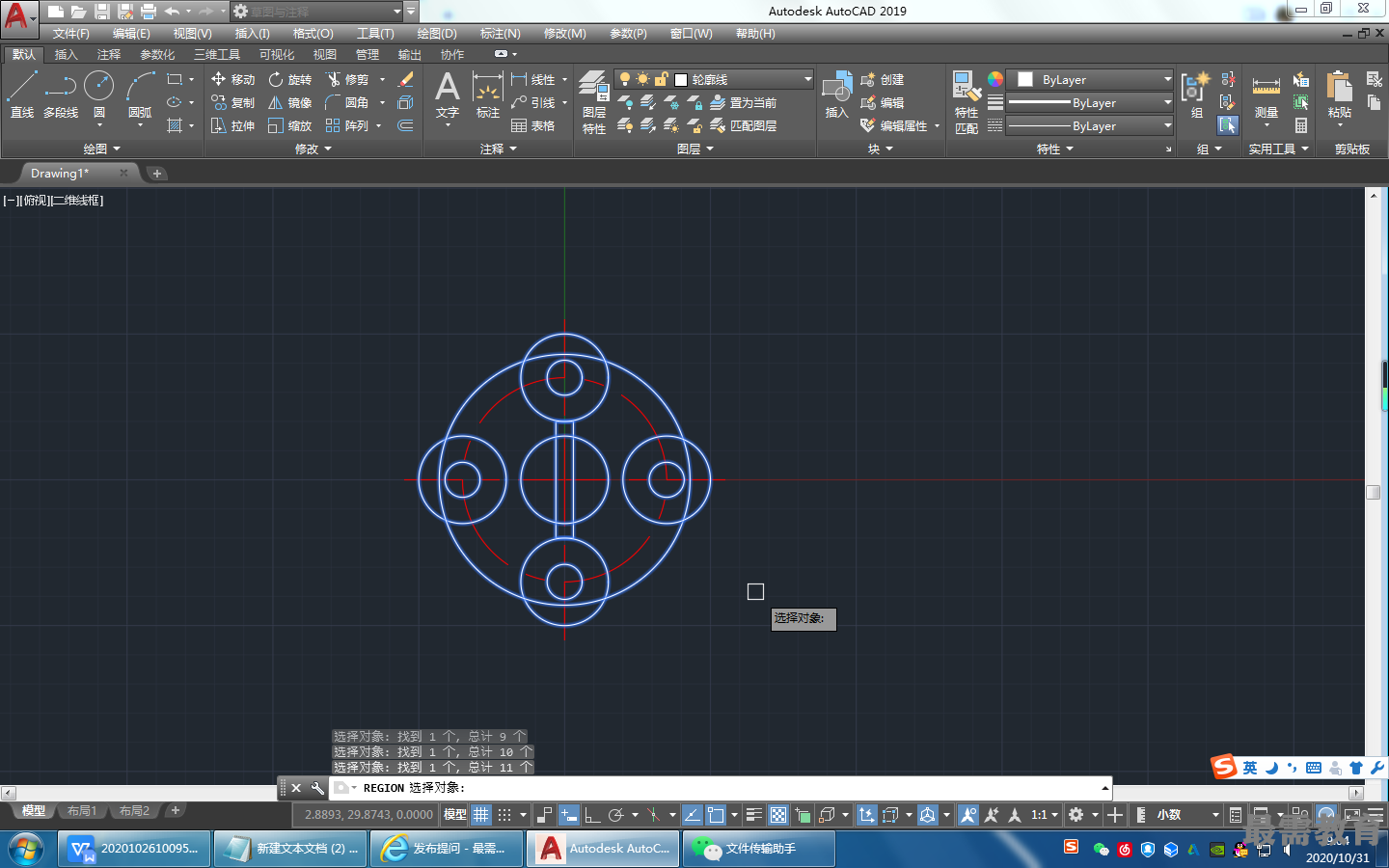

(5)单击“默认”选项卡的“绘图”面板中的“面域”按钮,创建面域。命令行提示与操作如下。
命令:一rejion
选择对i:(选择图中所有的粗实线图层的图形)
选择对象:
已创建10个面域


(6)单击“三维工具”选项卡的“实体编辑”面板中的“并集”按钮,将直径为86 的圆与直径为30的四个圆进行并集处理。命令行提示与操作如下。
命令:UNION
选择对象:(选择直径86的圆)
选择对象:(选择直径30的圆)
选择对象:(选择直径30的圆)
选择对象:(选择直径30的圆)
选择对象:(选择直径30的圆)
选择对象:

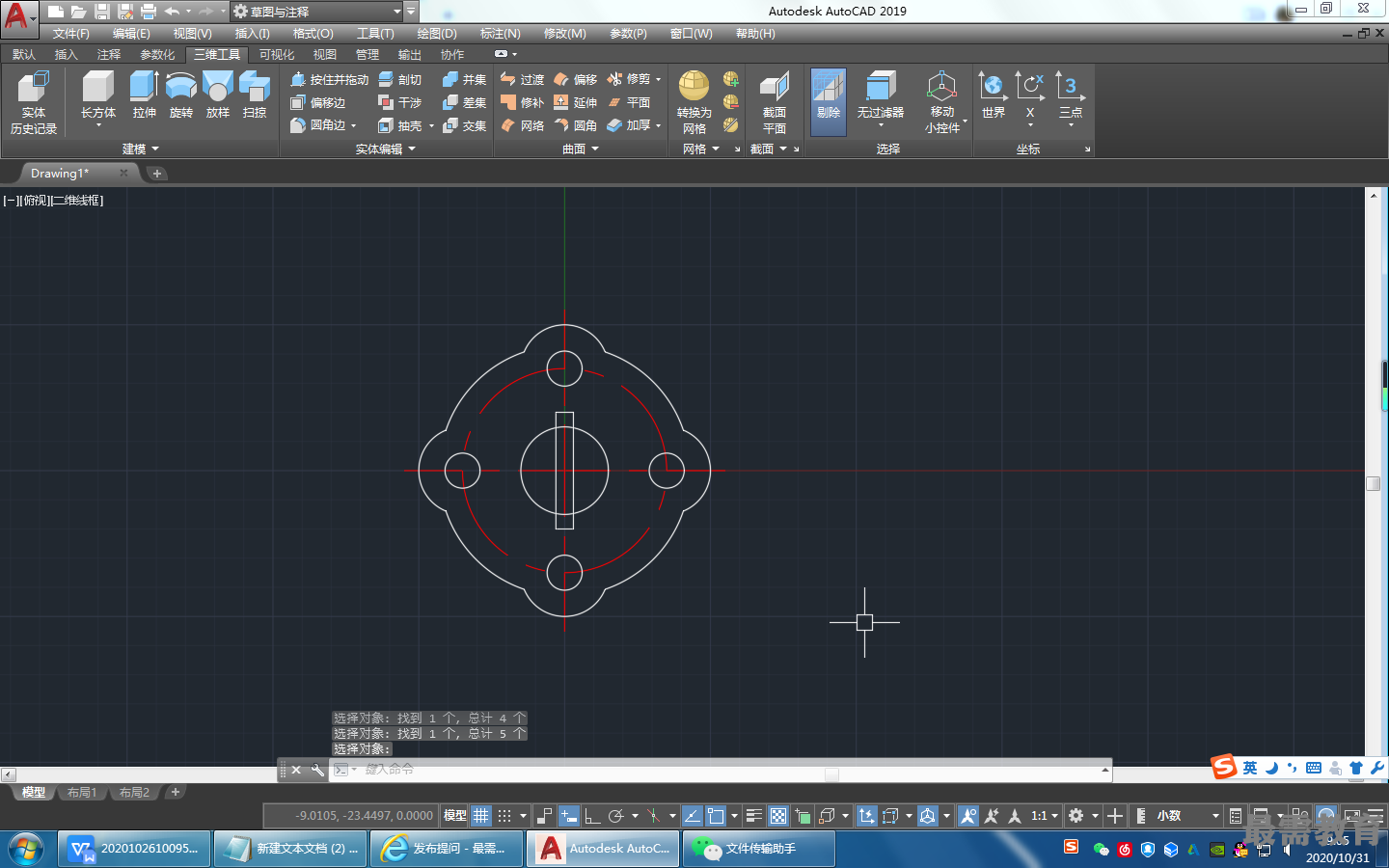

并集处理效果如图所示。


(7)单击“三维工具”选项卡的“实体编辑"面板中的“差集”按钮,以并集对象为主体对象,直径为30的中心圆为对象进行差集处理。命令行提示与操作如下。
命令:SUBTRACT
选择要减去的实体、曲面和面域...
选择对象:(选择差集对象,选择垫片主体)
选择对象:
选择要减去的实体、曲面和面域...
选择对象:(选择直径为30的中心圆)
选择对象:
命令:SUBTRACT
选择要减去的实体、曲面和面域...
选择对象:(选择差集对象,选择垫片主体)
选择对象:
选择要减去的实体、曲面和面域...
选择对象:(选择矩形)
选择对象:

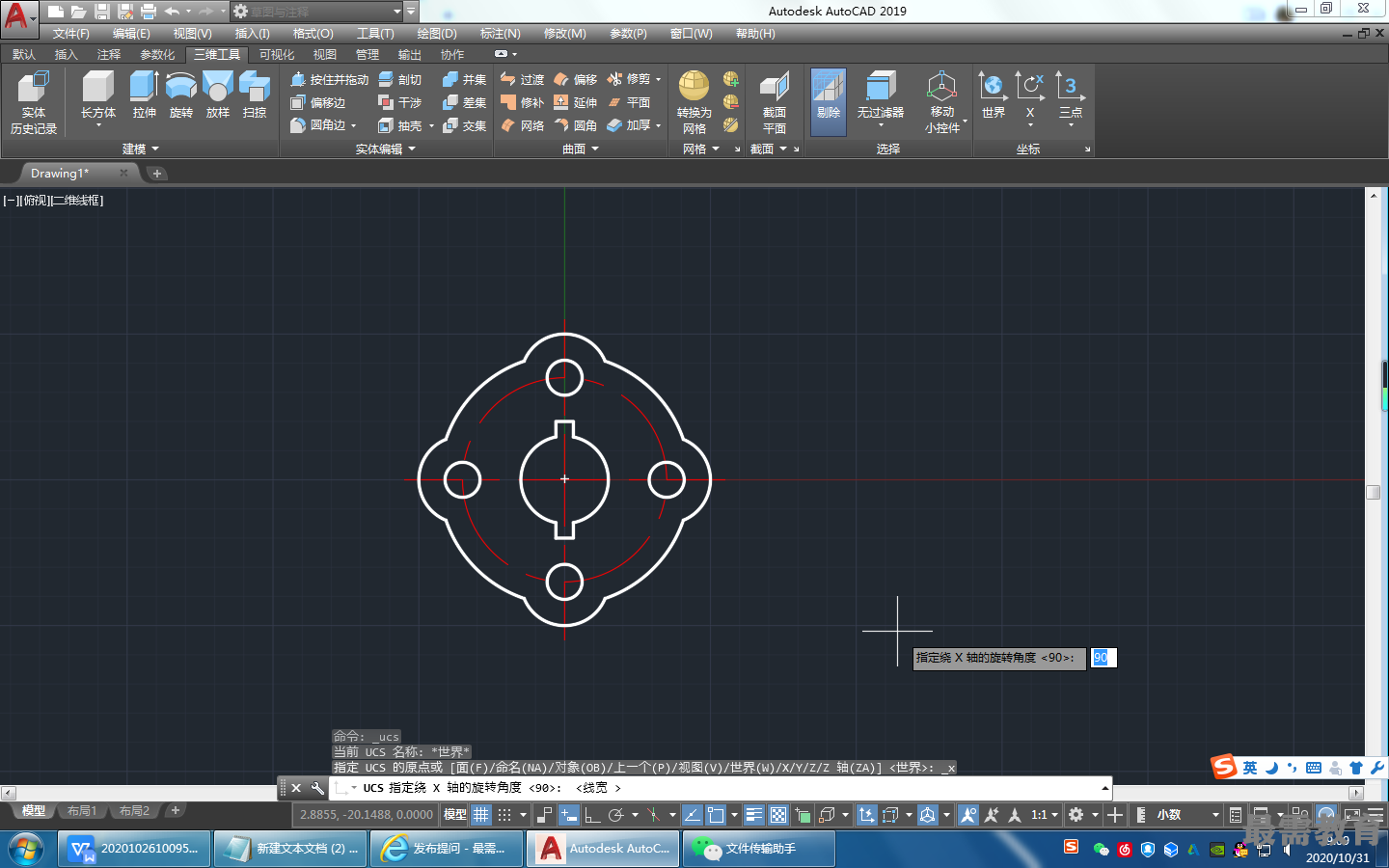

效果如图所示。
