AutoCAD2019——尺寸约束操作步骤

(1)单击“参数化”选项卡的“标注”面板中的“半径”按钮，选取小圆弧标注尺寸，并更改尺寸为2.5,如图所示，按Enter键确认，命令行提示如下。
命令：DcRadius
选择圆弧或圆：选取小圆弧
标注文字=170.39
指定尺寸线位置：将尺寸拖动到适当的位置，并修改尺寸为2.5

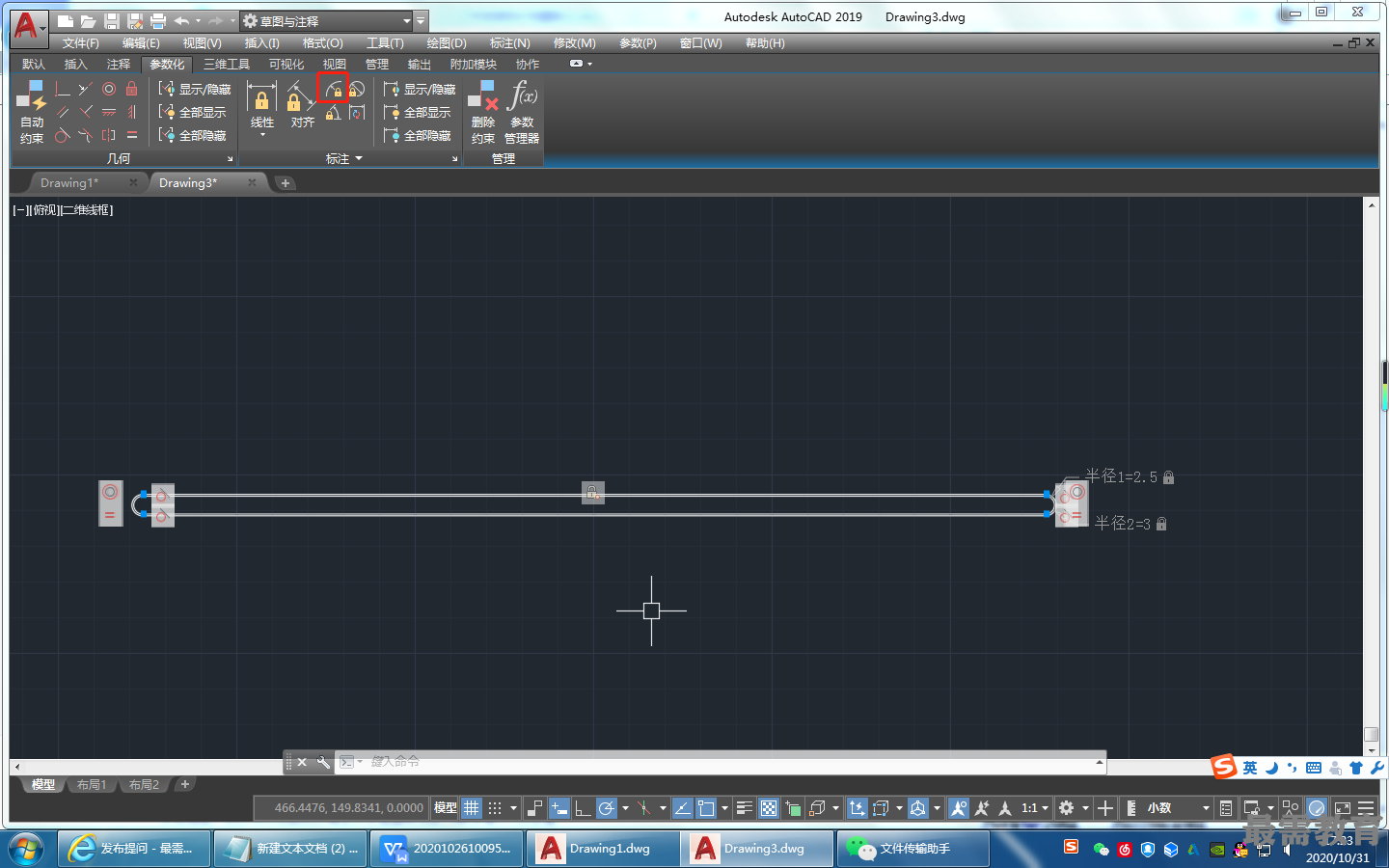

采用相同的方法，添加大圆弧的半径尺寸为3,如图所示。

(2)单击“参数化”选项卡的“标注”面板中的“线性”按钮，标注圆头平键的长度尺寸，并更改尺寸为32,如图所示，按Enter键确认，命令行提示如下。
命令：_ DcLinear
指定第一个约束点或[对象（0)] <对象>:选取左端圆弧左象限点
指定第二个约束点：选取右端圆弧左象限点
指定尺寸线位置：将尺寸拖动到适当的位置
标注文字= 936.33 (更改尺寸为32)

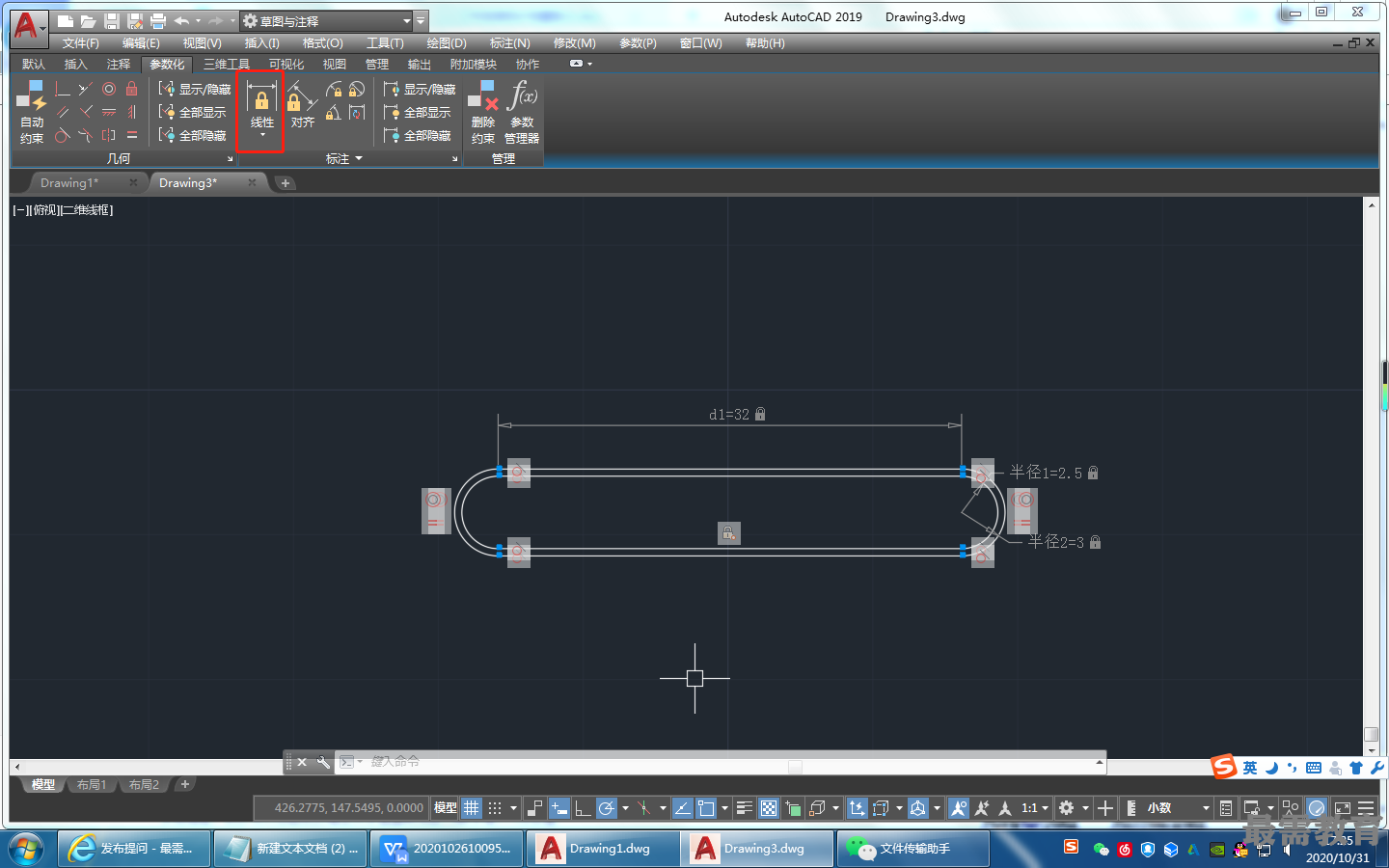

结果如图所示。
