CAD 2019怎样操作角度标注

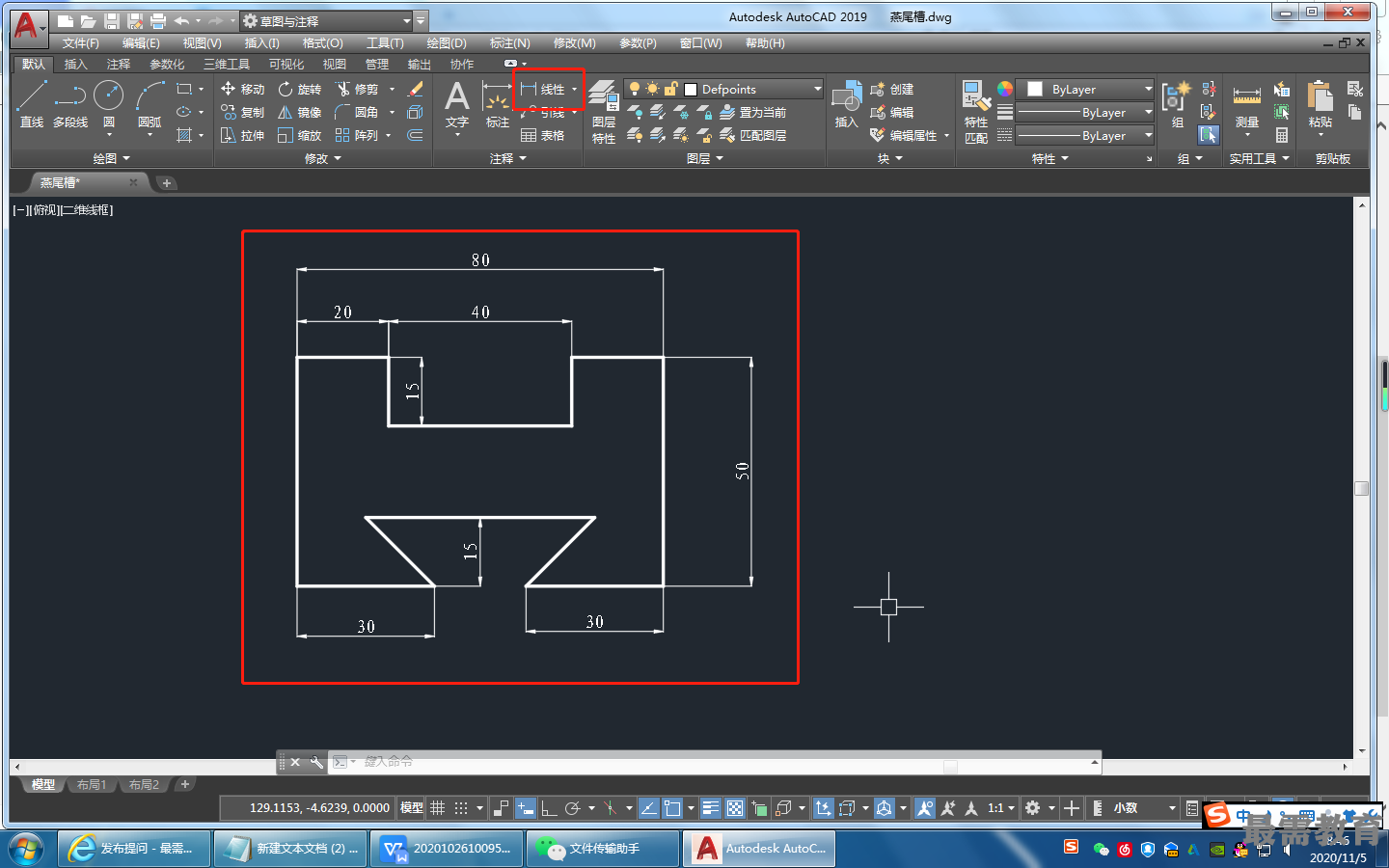

(1)单击“默认”选项卡的“注释”面板中的“线性”按钮,对燕尾槽标注线性尺寸，结果如图所示。

(2)单击“默认”选项卡的“注释”面板中的“角度”按钮，标注尺寸45°，命令行提示与操作如下：
命令：_dimangular
选择圆弧、圆、直线或<指定顶点>:(选择燕尾槽左下边线）
选择第二条直线：（燕辱槽左边的斜钱）
指定标注弧线位置[多行文字(M) /文字(T) /角度(A) /象限点(Q):（指定标注弧线位置）

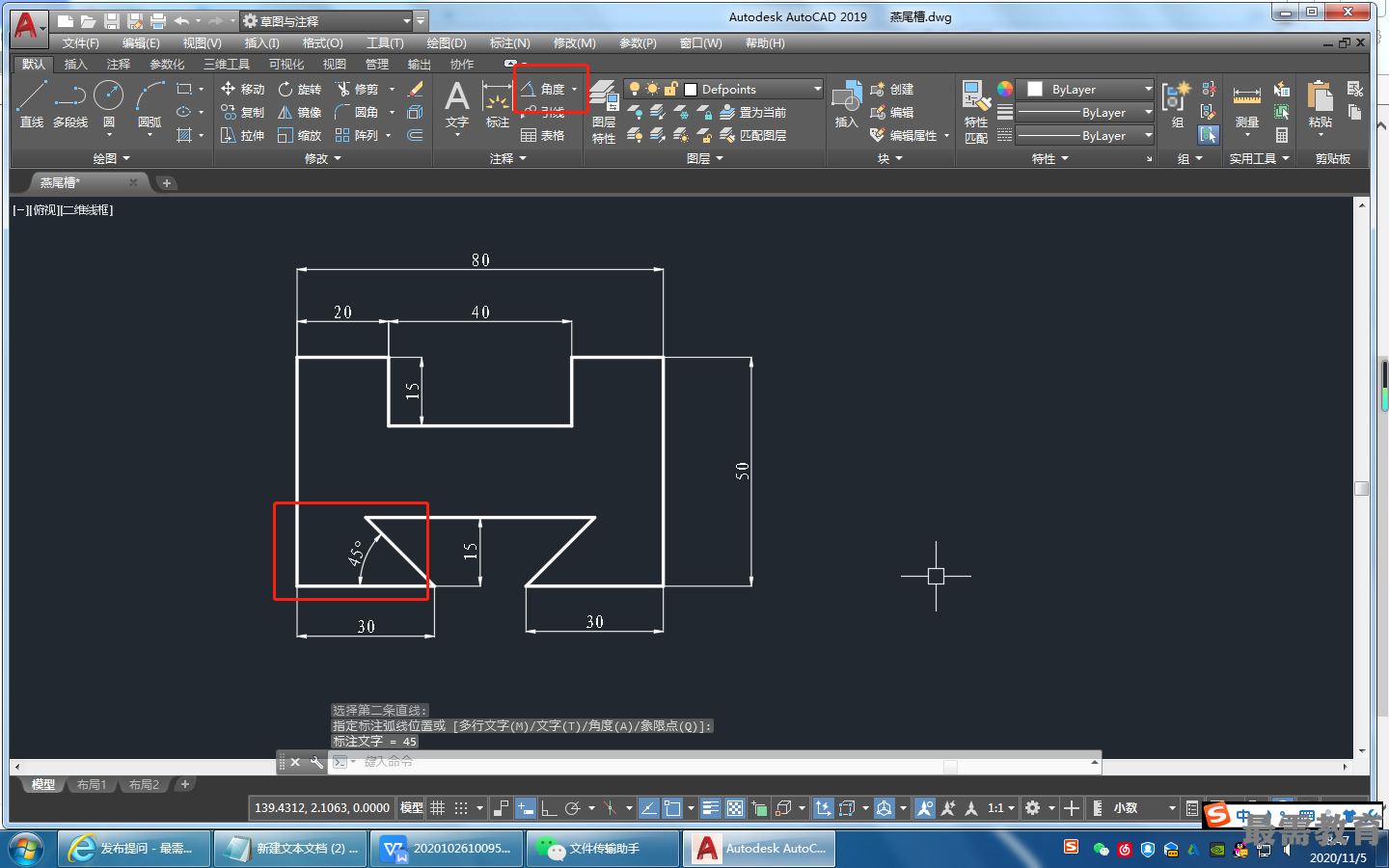

结果如图所示

重复“角度”标注命令，标注另一边的角度，角度如图所示。
