AutoCAD 2018——“对象捕捉”工具

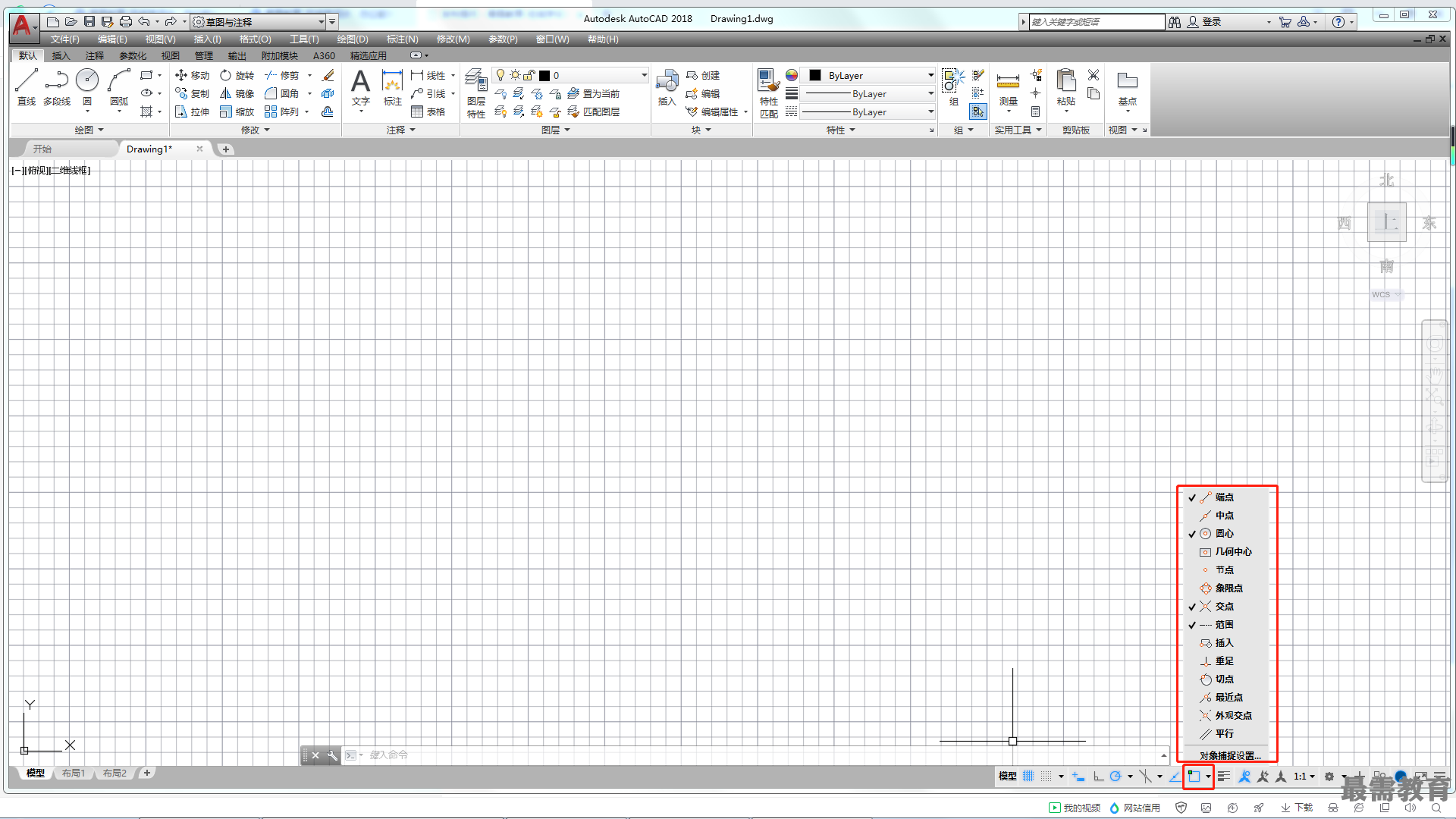

在状态栏上的“对象捕捉”按钮上单击鼠标右键，将弹出对象捕捉的各个选项，如图所示。

“对象捕捉”工具各选项介绍

•端点：用于捕捉圆弧、线段、多段线、网格、椭圆弧、射线和多段线各段线的端点，还可以捕捉到延伸边有3D面的端点、迹线的端点和实体填充线的角点等。

•中点：用于捕捉圆弧、椭圆弧、线段、多线、多段线线段、面域、实体、样条曲线和参照线的中点。

•圆心：用于捕捉圆弧、圆、椭圆、椭圆弧和实体填充线的圆（中）心点。

•几何中心：用于捕捉多段线、二维多段线和二维样条曲线的几何中心点。

•节点：用于捕捉对象的节点。

•象限点：用于捕捉各类圆弧、填充线、圆或椭圆的0°、90°、180°和270°方向上的点。

•交点:用于捕捉直线、多段线、圆弧、圆、椭圆弧、椭圆、样条曲线、结构线、射线和多线等任何AutoCAD图形对象之间的平面交点。

•范围：以用户已选定的图形对象为基准，显示其延伸线，用户可捕捉此延伸线上的任一个点。

•插入：在插入对象时，用于确定插入对象的位置。

•垂足：用于捕捉选取的点到选取的对象的垂线与选取的对象的交点，垂足并不一定在选取的对象上。

•切点：用于捕捉选取的点到所选圆、圆弧、椭圆或样条曲线的切线与所选圆、圆弧、椭圆或样条曲线相切的点。

•最近点：用于捕捉最靠近十字光标的点，此点位于直线、圆、多段线、圆弧、线段、样条曲线、射线、结构线、实体填充线、迹线或3D面对应的边上。

•外观交点：用于捕捉两个在三维空间中实际并未相交，但是投影在二维视图中相交的对象的视觉交点，这些对象包括圆、圆弧、椭圆、椭圆弧、直线、多线、多段线、射线、样条曲线和参照线等。

•平行：以用户选定的AutoCAD图形对象为基准，当光标与所绘制的前一个点的连线平行于基准时，系统将显示出一条临时的平行线，用户可捕捉到此线上的任意一个点。

•对象捕捉设置：选择该命令，可以打开“草图设置”对话框。
