AutoCAD 2018——控制线宽的显示与隐藏

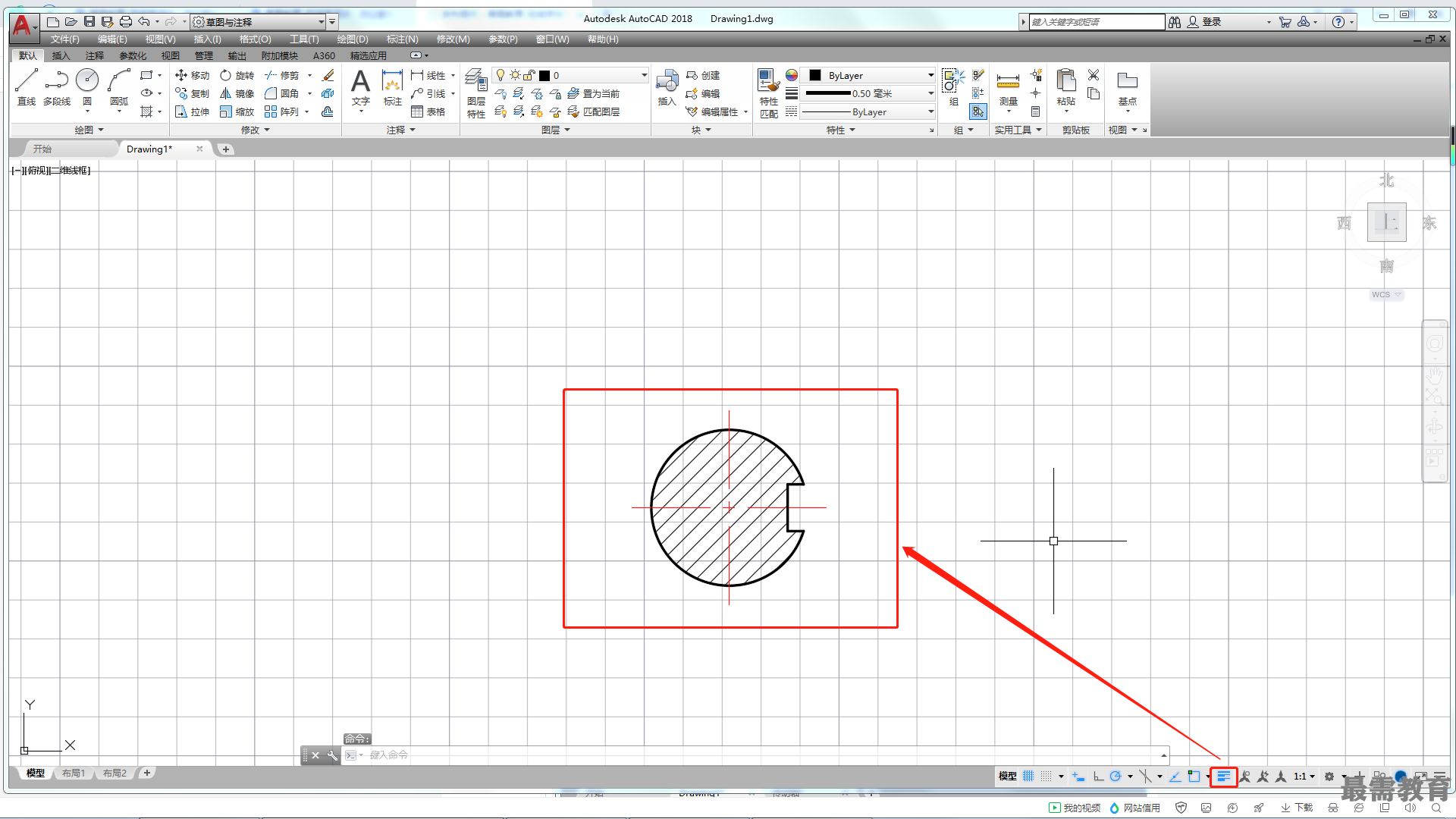

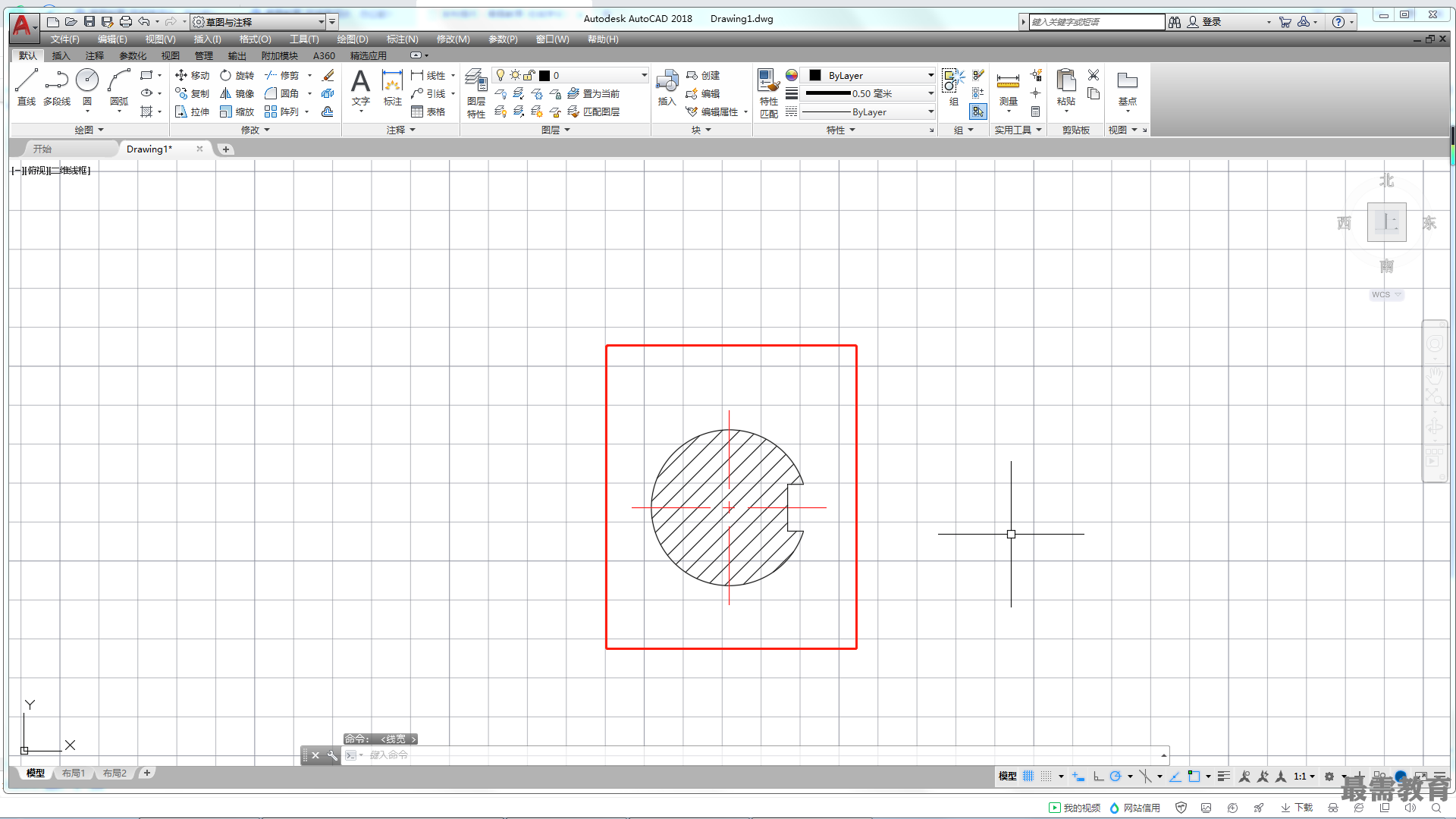

在AutoCAD中，可以在图形中显示或隐藏线宽，并在模型空间中以不同于图纸空间的方式显示。如图所示为显示线宽的效果，如图所示为隐藏线宽的效果。

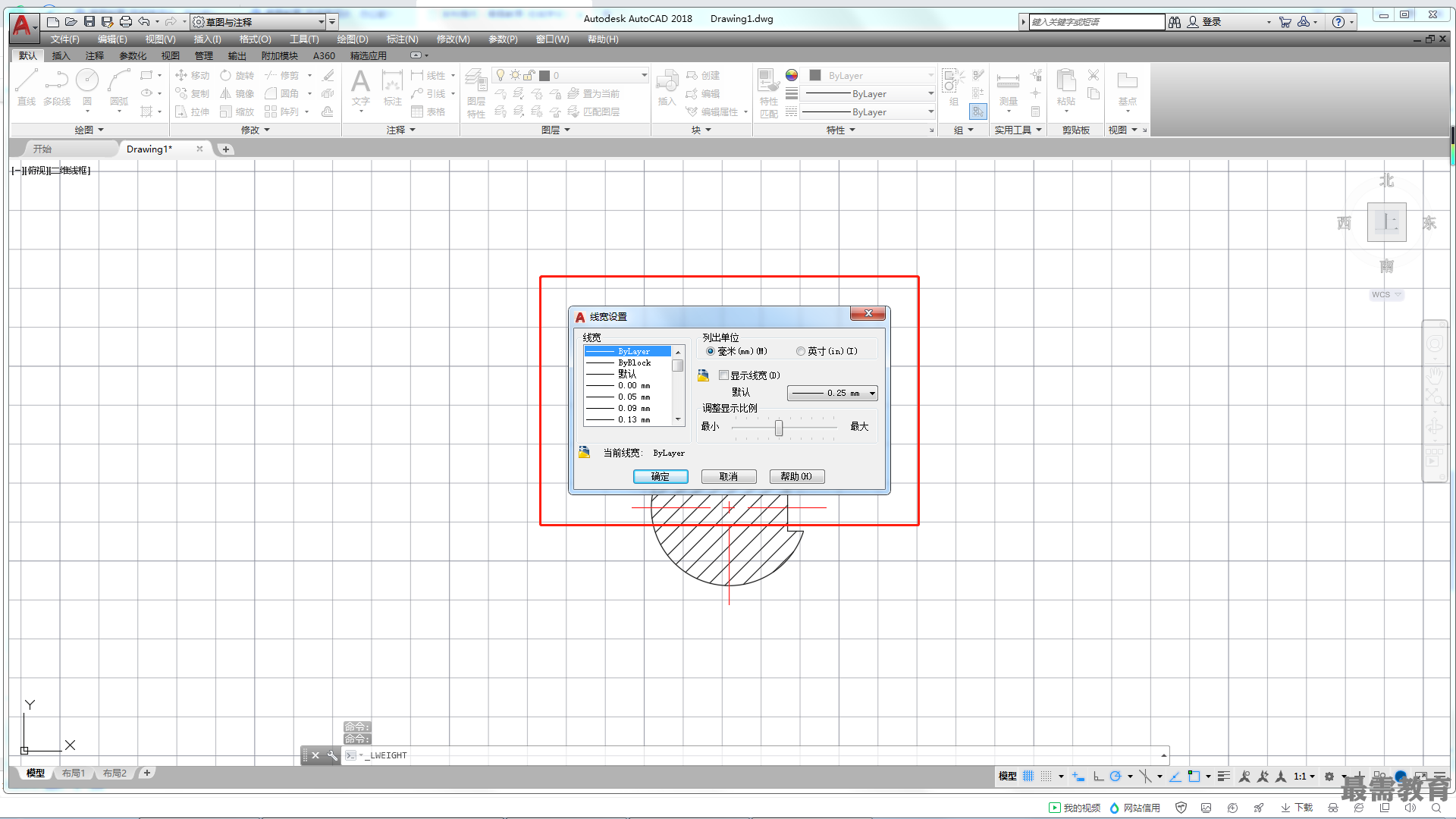

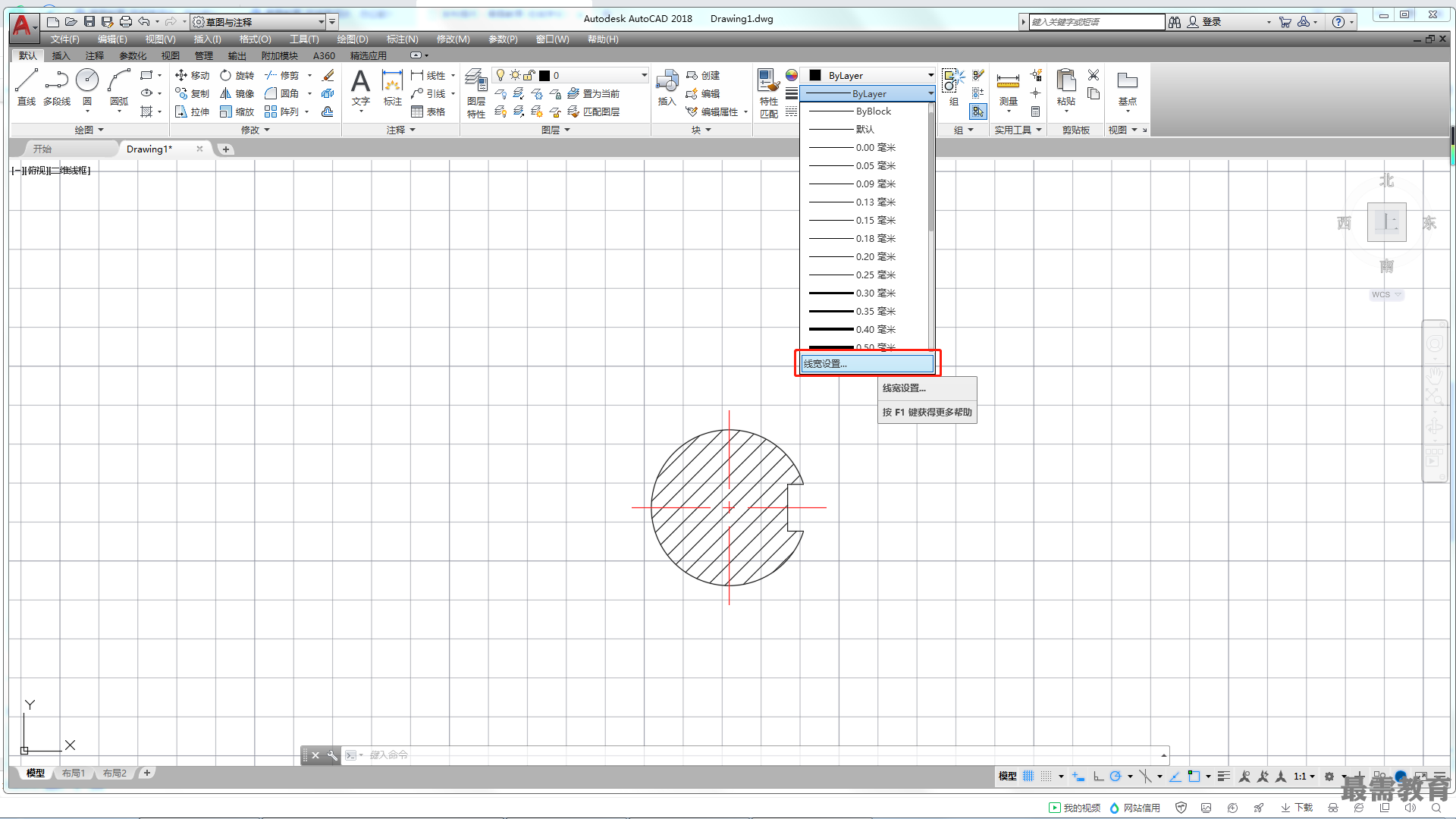

选择“格式>线宽”菜单命令或者在"特性”面板中单击"线宽”下拉按钮，在弹出的列表中选择"线宽设置”选项，如图所示，在打开的“线宽设置”对话框中可以通过选中和取消选中"显示线宽”复选框对线宽的显示和隐藏进行控制，如图所示。

显示或隐藏线宽不会影响线宽的打印。在模型空间中，值为0mm的线宽显示为一个像素的宽度，其他线宽使用与其真实值成比例的多个像素的宽度在图纸空间中，线宽以实际打印宽度显示以多于一个像素的宽度显示线宽时，重生成时间会加长。隐藏线宽可优化程序的性能。
