AutoCAD 2018——绘制圆形

命令：圆

作用：绘制圆形

快捷命令：C

在默认状态下，圆形的绘制方式是先确定圆心，然后确定半径。用户也可以用通过指定两个点确定圆的直径或通过3个点确定圆形等方式绘制圆形。

执行“圆”命令的常用方法有如下3种。

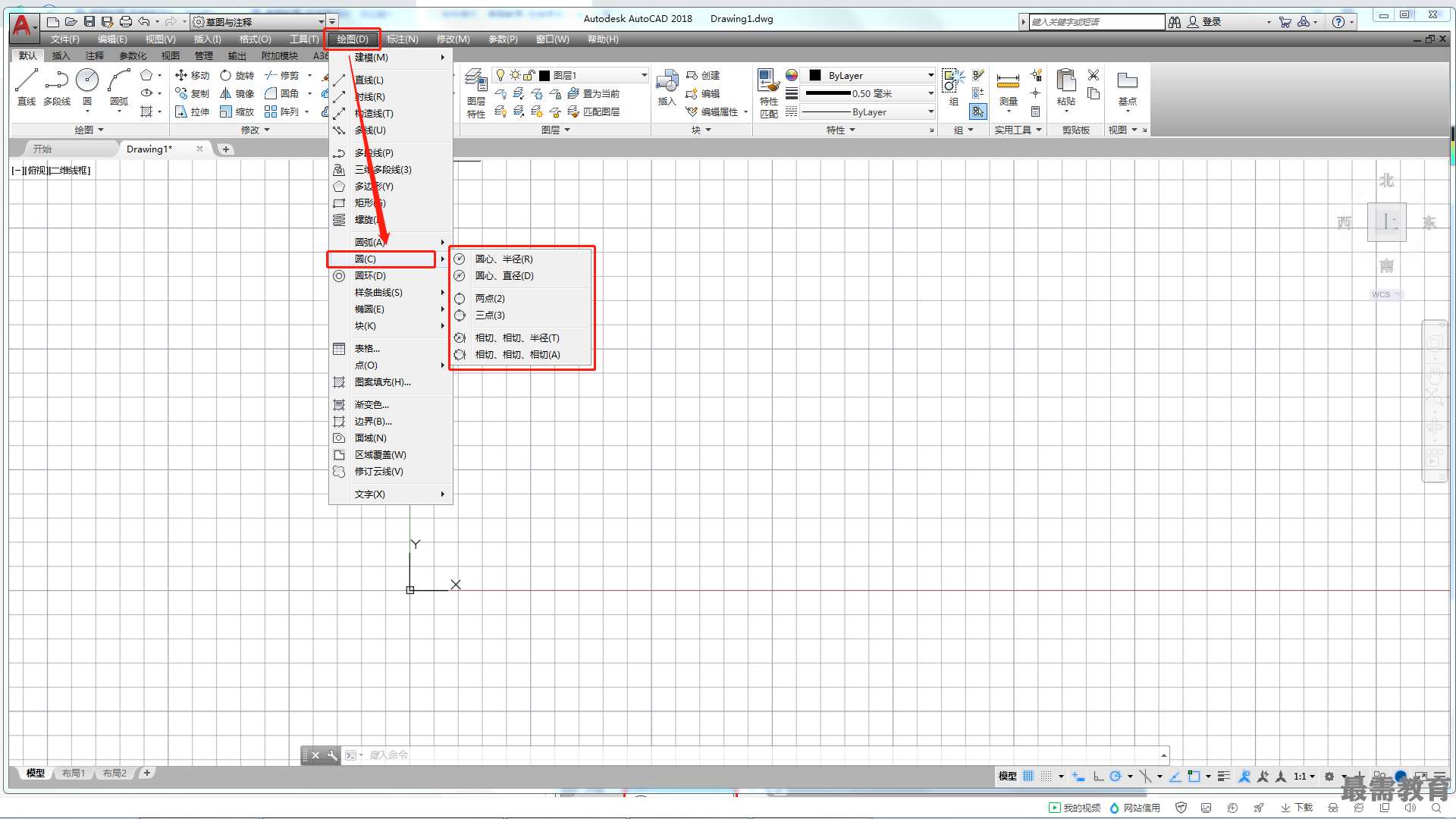

第1种：执行“绘图>圆”命令，选择其下的子命令。

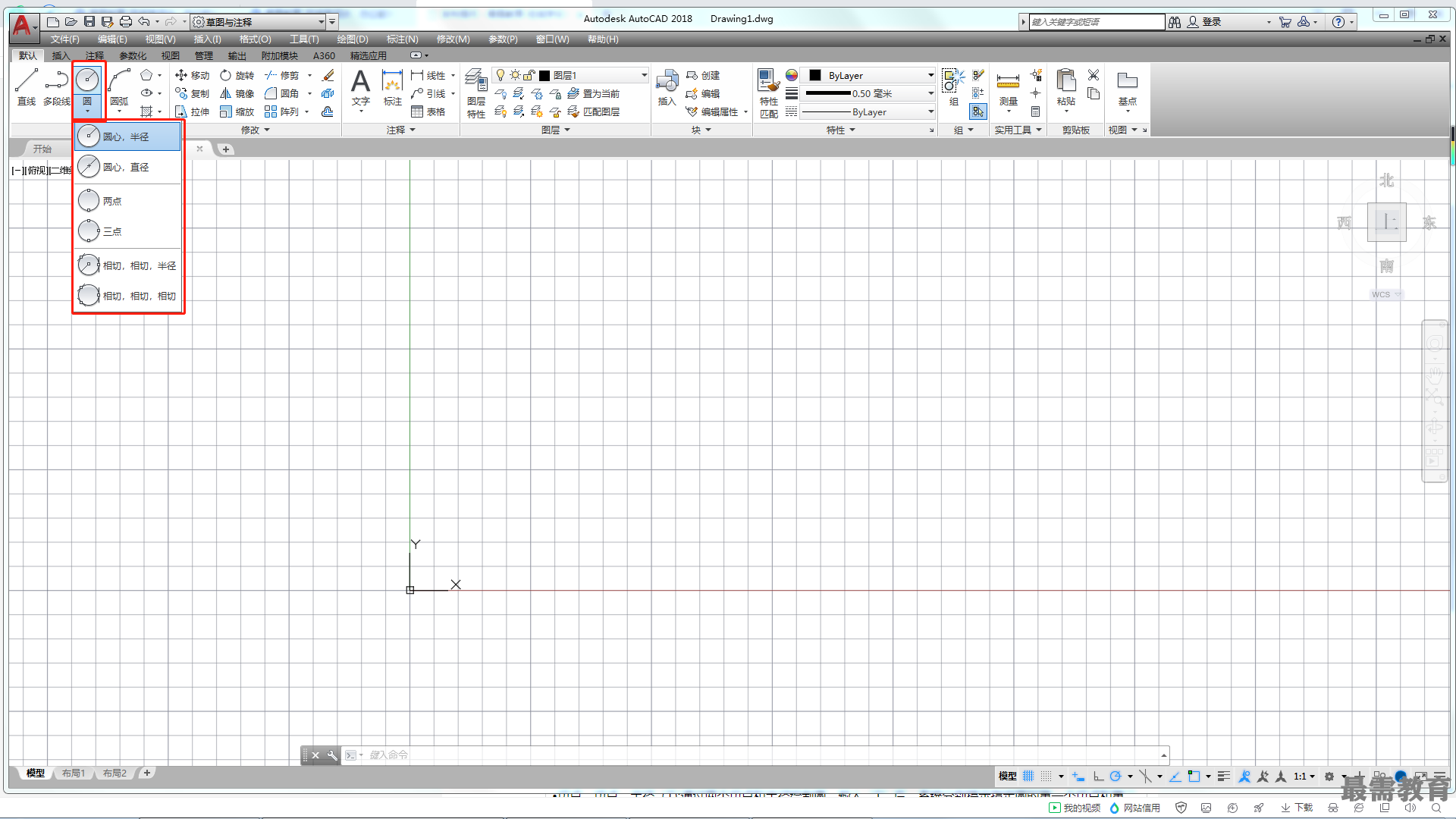

第2种：单击“绘图”面板中的“圆心、半径” 按钮下方的下拉按钮，然后单击下拉列表中的选项。

第3种：输入“CIRCLE”（C)命令并确认。

执行CIRCLE ( C )命令，系统将提示“指定圆的圆心或[三点(3P)/两点(2P)/切点、切点、半径(T)]:”，用户可以指定圆的圆心或选择某种绘制圆的方式。

命令主要选项介绍

•三点（3P):通过在绘图区内确定3个点来确定圆的位置与大小。输入“3P”后系统分别提示指定圆上的第一个点、第二个点、第三个点。

•两点（2P):通过确定圆的直径的两个端点绘制圆。输入“2P”后，命令行分别提示指定圆的直径的第一个端点和第二个端点。

•切点、切点、半径（T):通过两个切点和半径绘制圆，输入“T”后，系统分别提示指定圆的第一个切点和第二个切点以及圆的半径。
