AutoCAD 2018——绘制椭圆与椭圆弧

命令：椭圆

作用：绘制椭圆和椭圆弧

快捷命令：EL

在AutoCAD中，使用“椭圆”命令不仅可以绘制椭圆图形，还可以绘制椭圆弧图形。

执行"椭圆”命令的常用方法有如下3种。

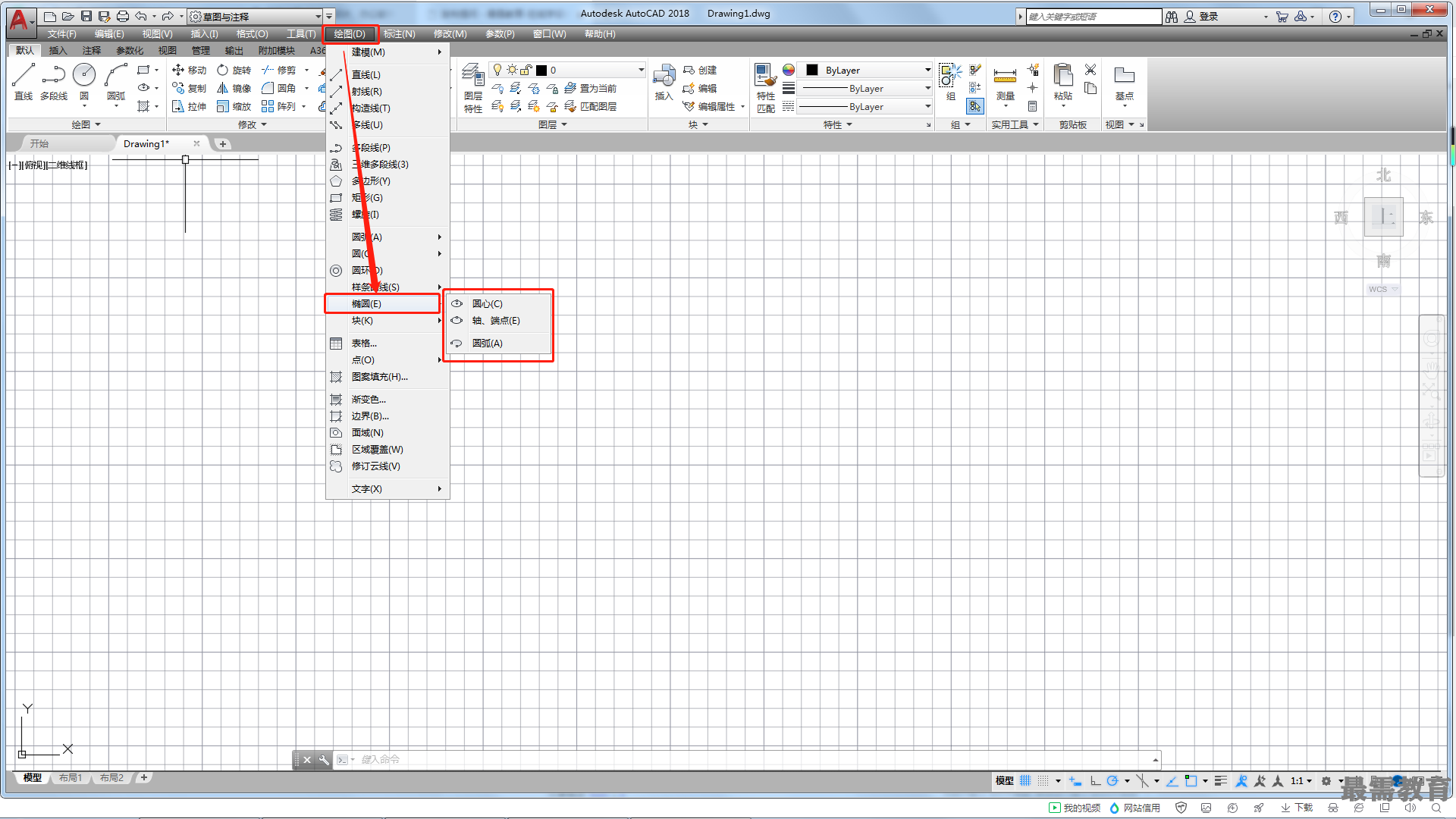

第1种：执行“绘图>椭圆”命令，然后选择其下的子命令。

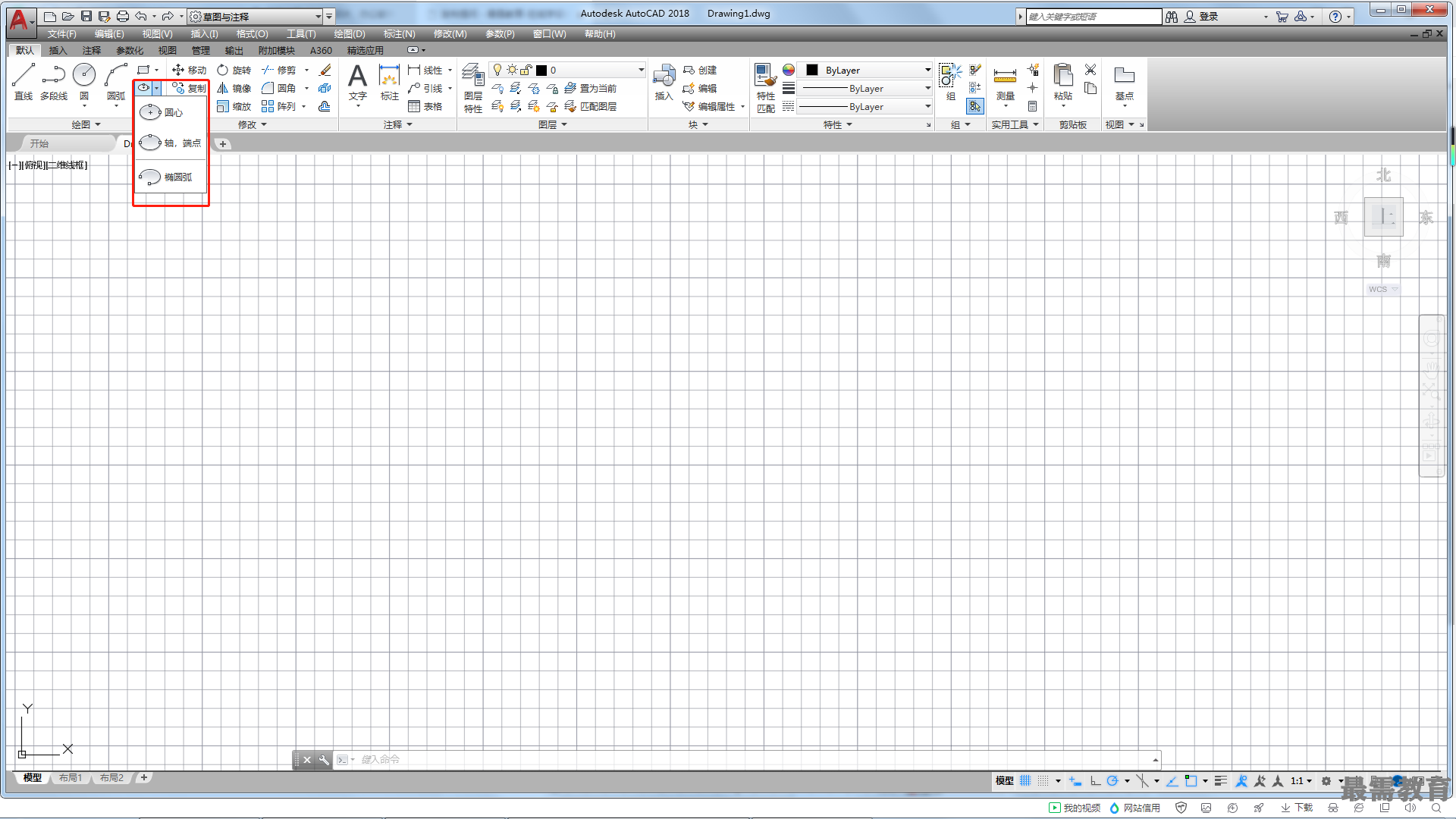

第2种:单击“绘图”面板中的“圆心”按钮右侧的下拉按钮，然后单击下拉列表中的选项。

第3种：输入"ELLIPSE" (EL)命令并确认。

执行ELLIPSE (EL)命令后，将提示“指定椭圆的轴端点或[圆弧(A)、中心点(C)]:”，可以根据提示进行相应的操作。

命令主要选项介绍

•指定椭圆的轴端点：以椭圆的轴端点绘制椭圆。

•圆弧（A):用于创建椭圆弧。

•中心点（C）:以椭圆中心点和两轴端点绘制椭圆。
