AutoCAD 2018——折弯线性标注

提问人:丁立辉发布时间:2021-01-13

折弯线性标注用于在线性或对齐标注的尺寸上添加或删除折弯效果,如图所示。

image.png执行“折弯线性”标注命令的方法有如下3种。

第1种:选择“标注>折弯线性”菜单命令。

第2种:输入“DIMJOGLINE”(DJL)命令并确认。

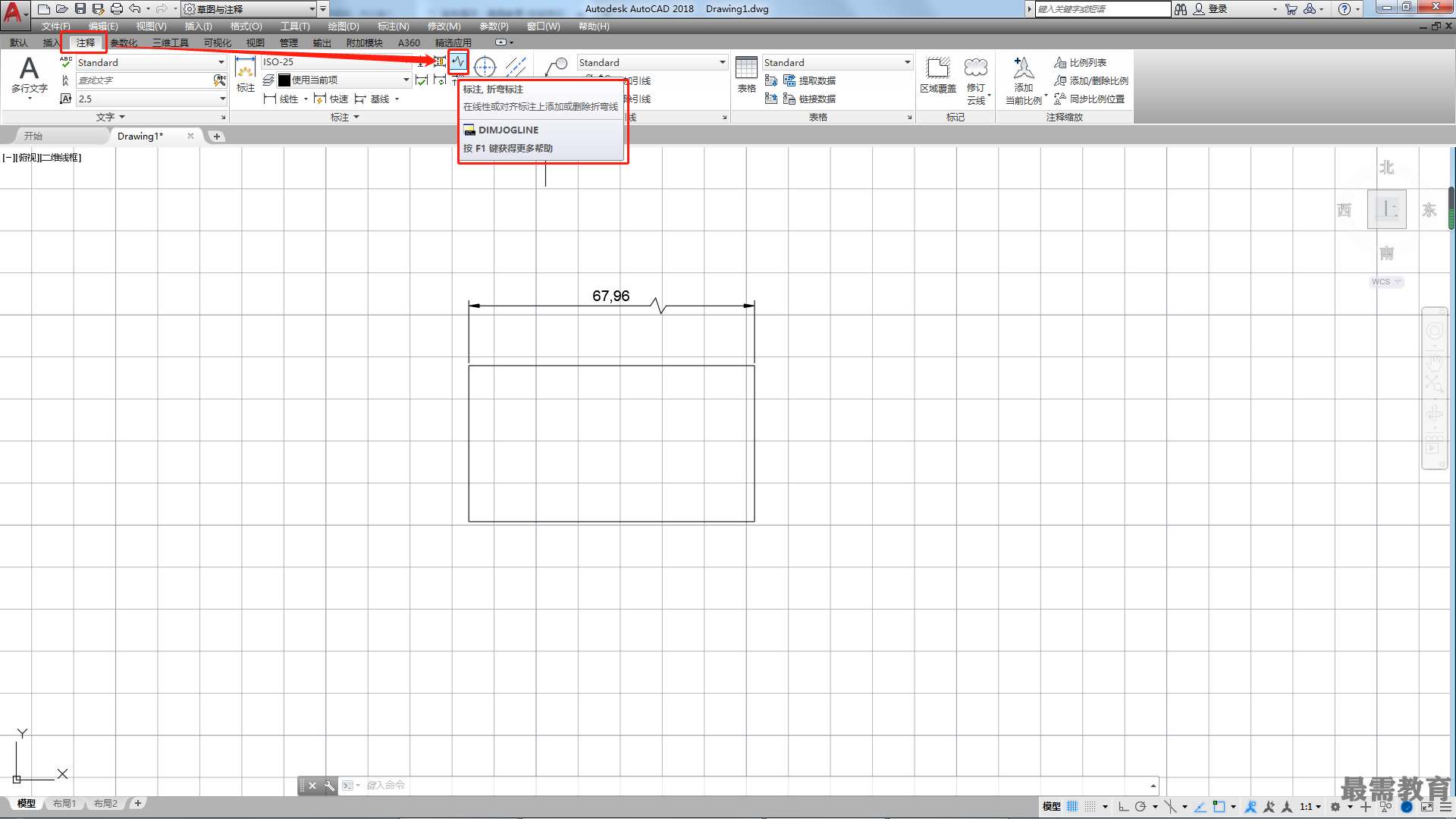

第3种:选择“注释”标签,单击“标注”面板中的“折弯标注”按钮,如图所示。


启用“折弯线性”标注命令后,命令行中的提示如下。

命令:DIMJOGLINE

选择要添加折弯的标注或[删除(R)]: 指定折弯位置(或按ENTER键):

命令各选项含义如下。

•选择要添加折弯的标注:指定要添加折弯效果的线性标注或对齐标注。系统将提示指定折弯的位置。

•指定折弯位置(或按ENTER键):指定一个点作为折弯位置或者按ENTER键以将折弯效果放在标注文字和第一条尺寸界线之间的尺寸线的中点处。

•删除(R):指定要删除折弯效果的线性标注或对齐标注。
