AutoCAD 2018——三维模型的观察方式

提问人:丁立辉发布时间:2021-01-13

AutoCAD中的坐标系包括世界坐标系(WCS)和用户坐标系(UCS)。世界坐标系是固定的且不能被修改,并不适合三维绘图。而用户坐标系允许修改坐标原点的位置及x轴、y轴和z轴的方向,便于绘制和观察三维对象。

UCS命令用于定义新用户坐标系的坐标原点及x轴、y轴的正方向。x轴与y轴的正方向一旦确定后,根据右手定则,z轴的正方向也就自动确定了。即使只使用了x轴与y轴,也是在三维空间中绘图。在AutoCAD中,可以定义任意多个坐标系,还可以给定义的坐标系赋予名称,将它们保存起来随时使用。但是在同一时间内,只能有一个坐标系是当前的坐标系,所有输入的或者显示的坐标值都相对于当前的坐标系而言。如果有多个活动视口,AutoCAD允许为每—个视口指定不同的用户坐标系,每个坐标系可根据需要设置坐标原点的位置与坐标轴的方向。

选择“视图”标签,单击“坐标”面板中的各个按钮可以执行相应的坐标命令,如图所示。

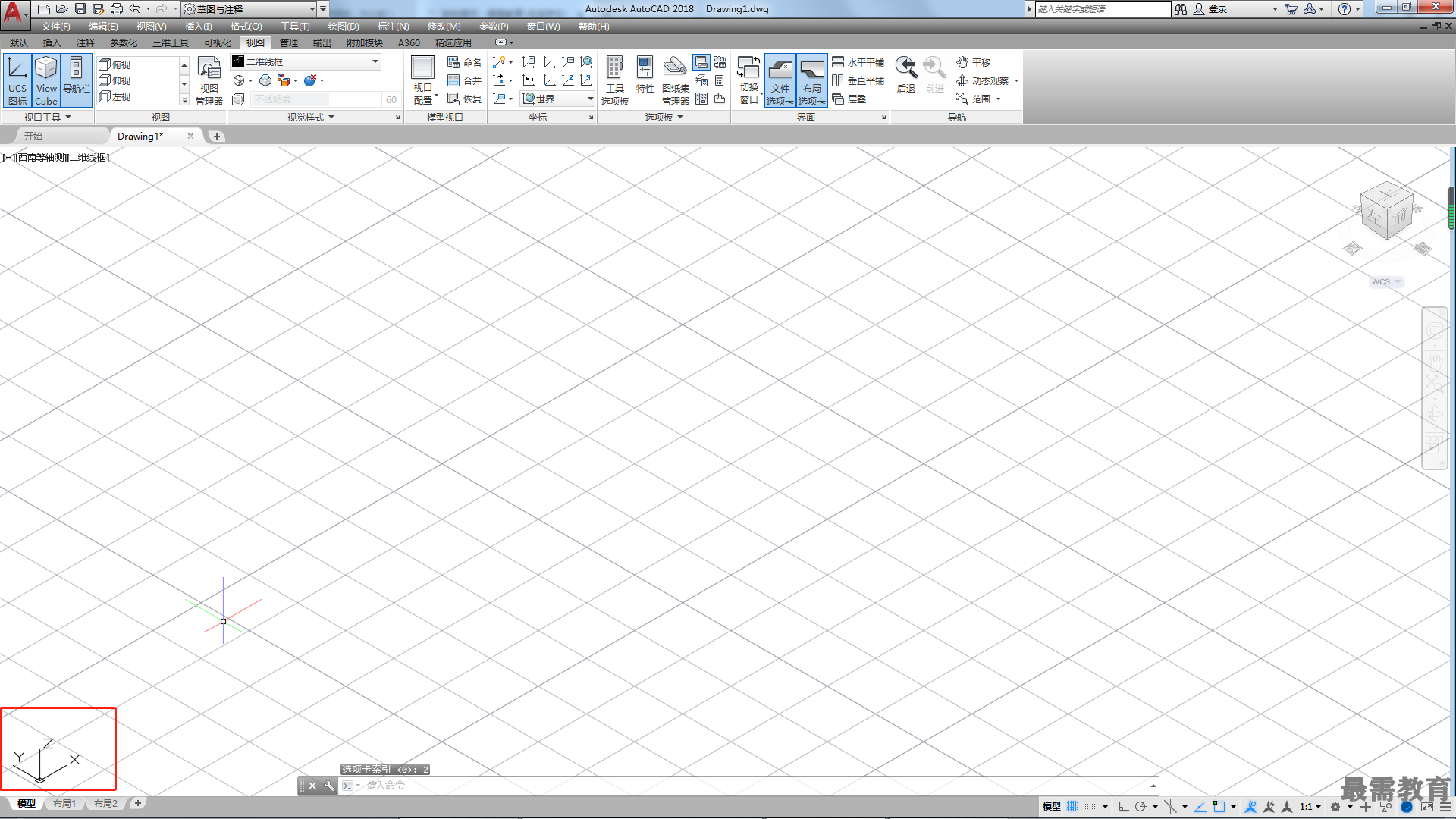

坐标系图标表示当前坐标系中坐标轴的方向以及坐标原点的位置,也表示相对于当前用户坐标系的xy平面的视图方向,如图所示。
