AutoCAD 2007 软件操作之绘图命令多线、多段线、修订云线、样条曲线

提问人:ylm发布时间:2020-08-30

一、多线命令(快捷键为ML):多条平行线称为多线,创建的线是整体,可以保存多样样式,或者使用默认的两个元素样式。还可以设置每个元素的颜色、线型。

绘制多线的步骤

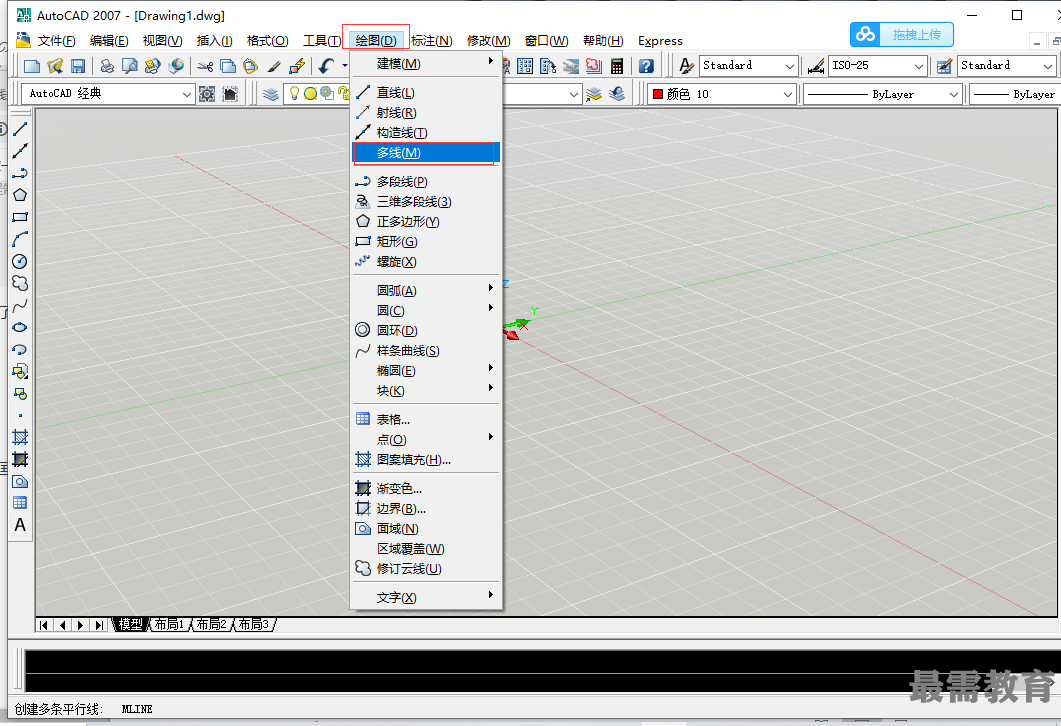

1.  从“绘图”菜单中选择“多线”。

2.  在命令提示下,输入 st,选择一种样式。

3.  要列出可用样式,请输入样式名称或输入 ?。

直接输入己有多线样式名,也可以输入?,来显示己有的多线样式,

4.  要对正多线,请输入 j 并选择顶端对正、零点对正或底端对正。

上对正:该选项表示当从左向右绘制多线时,多线上位于最顶端的线将随着光标进行移动

零对正:零对正,该选项表示绘制多线时,多线的中心线将随着光标移动

下对正:下对正,该选项表示当从左向右绘制多线时,多线最底端的线将随着光标进行移动

5、要修改多线的比例,请输入 s 并输入新的比例。

确定多线宽度相对于多线定义宽度的比例因子,该比例不影响线型的比例,

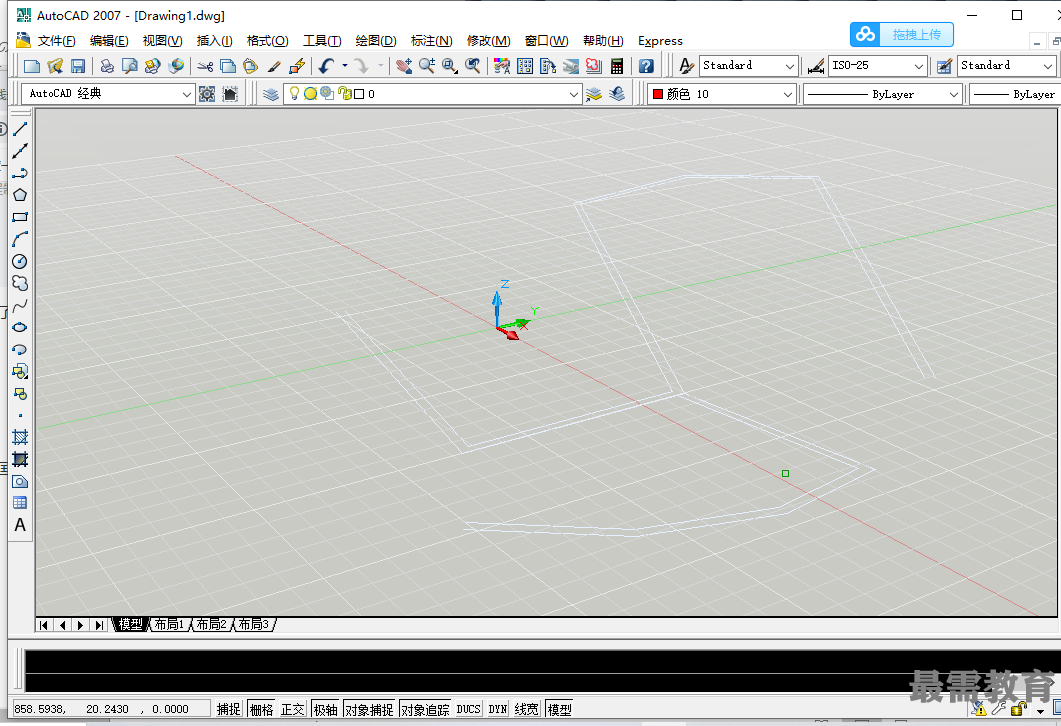

开始绘制多线。

6.  指定起点。

7.  指定第二点。

8.  指定第三点。

9.  指定第四点或输入 c 以闭合多线,或按 ENTER 键。

编辑多线样式的步骤

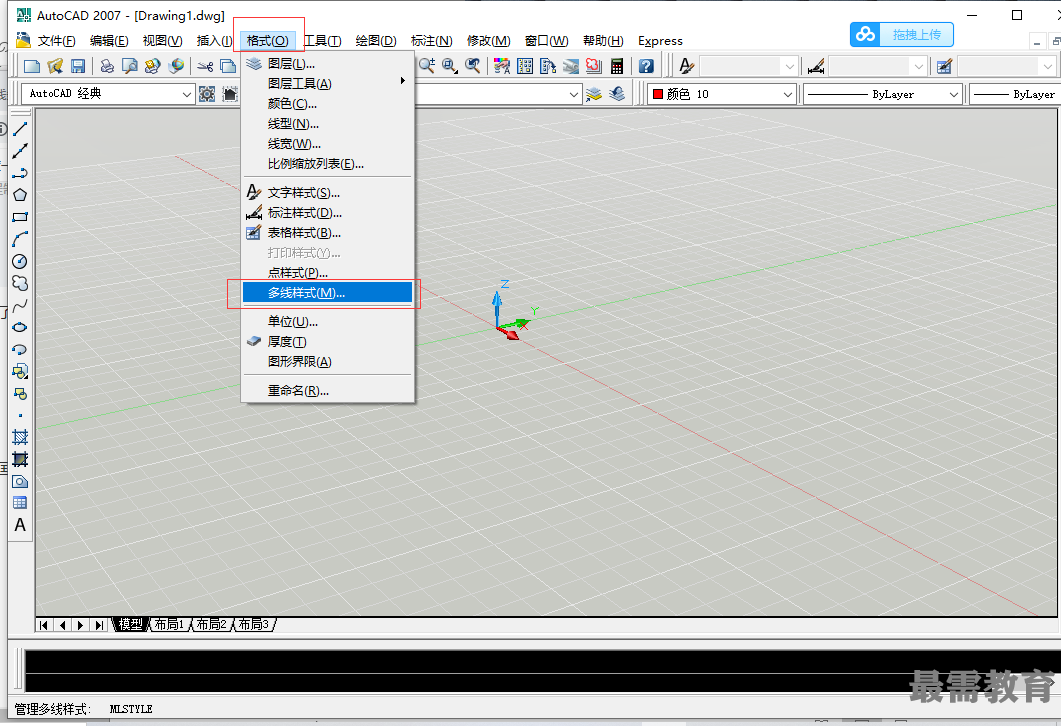

1.  从“格式”菜单中选择“多线样式”。

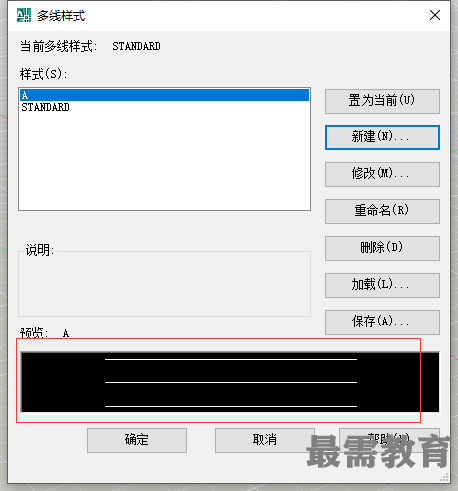

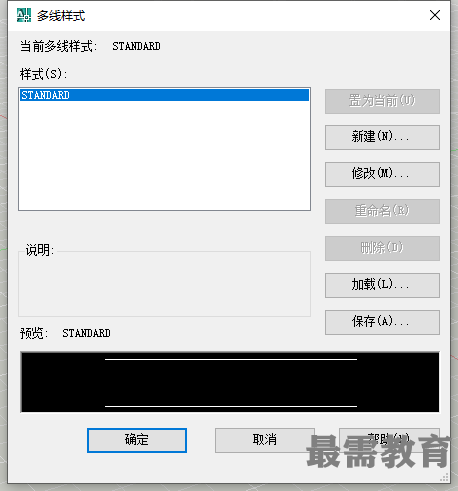

2.  在“多线样式”对话框中,从列表里输入多线名称,单击添加按纽。(添加一个多线类型)

选择“元素特性”

4.  在“元素特性”对话框的“元素”下,可以单击添加按纽,在两条线之间添加直线。

5.在列表中选中不同的线,并改变其颜色,线型.

8.  在“多线样式”对话框中选择“保存”,将对样式的修改保存到 MLN 文件中。

9.  选择“确定”,退出对话框。

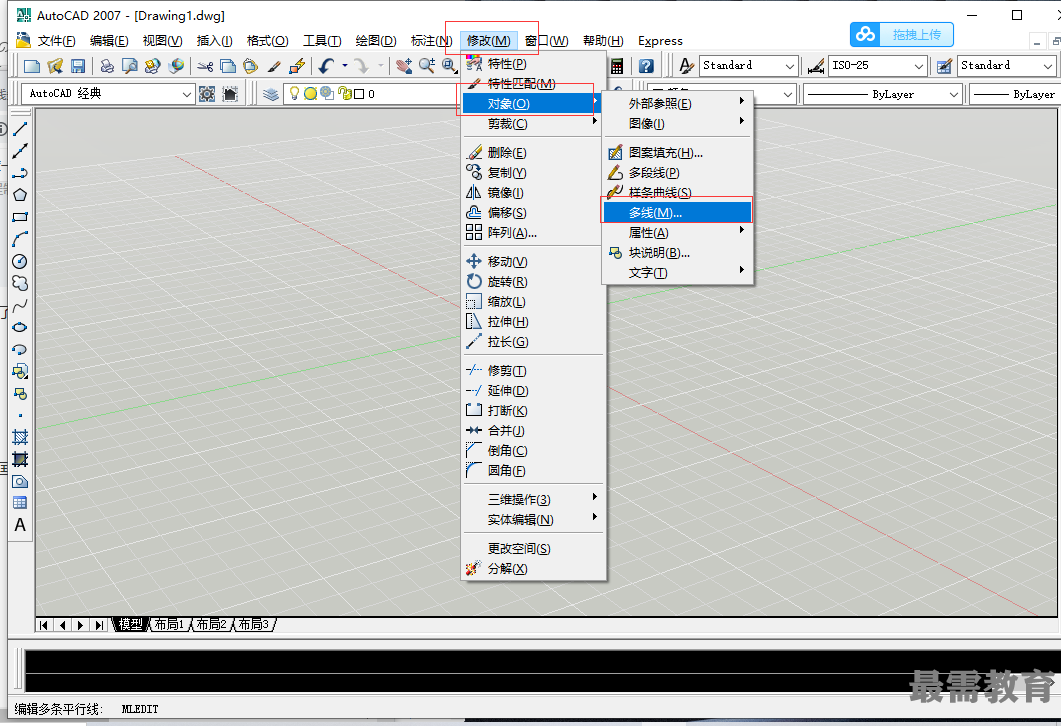

编辑多线:在修改菜单中→对象中→多线




















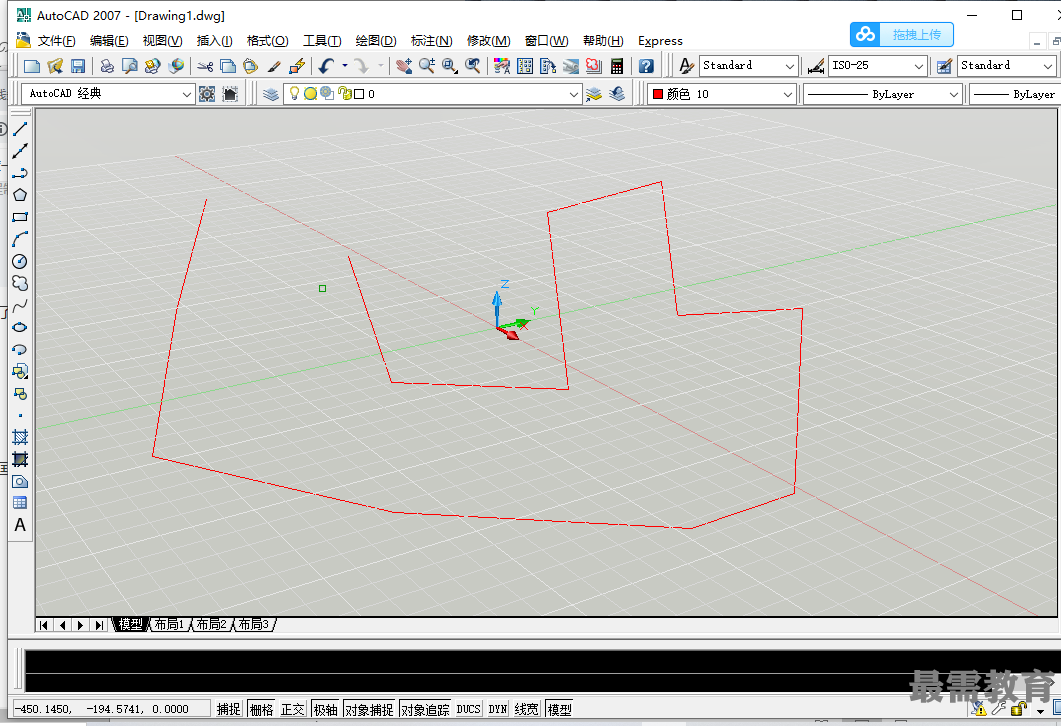

二、多段线命令(PL):是作为单个对象创建的相互连接的序列线段,画出来是一个整体,而直线创建的是独立的对象,多段线可以创建直线段,弧线段或两者的组合线段。

绘制多段线的操作方法

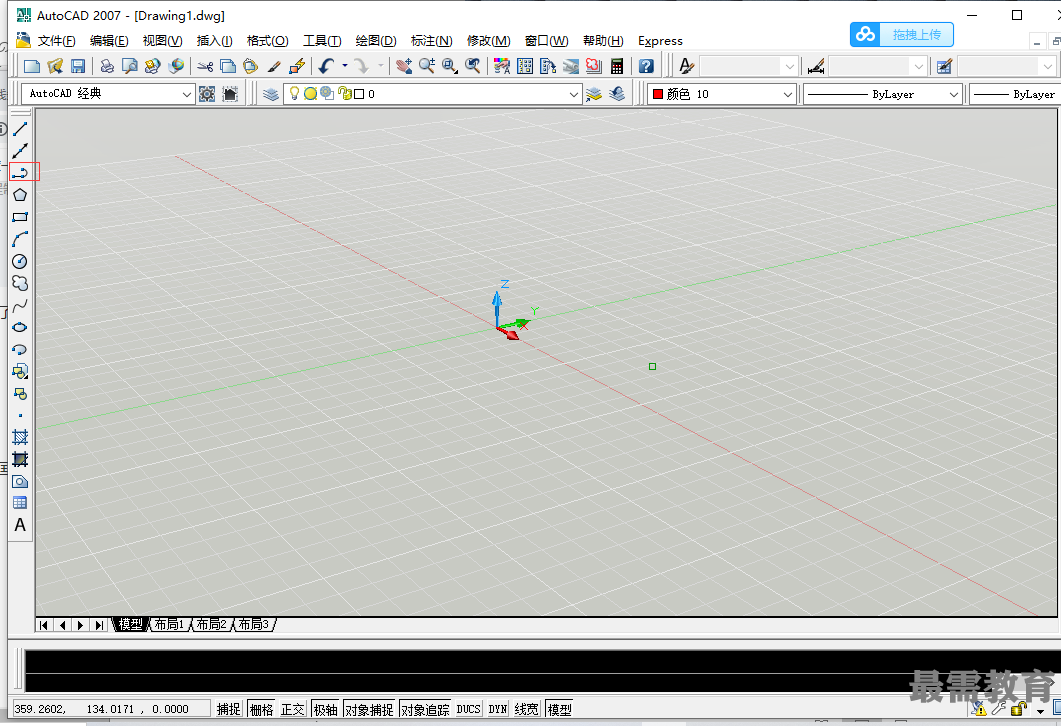

绘制方式  1.直接在绘图工具栏上点击多段线按纽

2.在绘图菜单下单击多段线命令

3.直接在命令中输入快捷键PL

















三、修订云线命令

绘制方式: 1.直接在绘图工具栏上点击修订云线按纽

2.在绘图菜单下单击修订云线命令




















四、样条曲线命令(SPL):制做不规则图形,表现在山峰,池塘等。

绘制方法: 1.直接在绘图工具栏上点击样条曲线按纽

2.在绘图菜单下单击样条曲线命令

3.直接在命令中输入快捷键SPL
