AutoCAD 2017——倒角

提问人:卓娟发布时间:2021-01-18评论0

在AutoCAD 2017中,可以通过以下方法执行“倒角”命令。

•执行“修改〉倒角”命令。

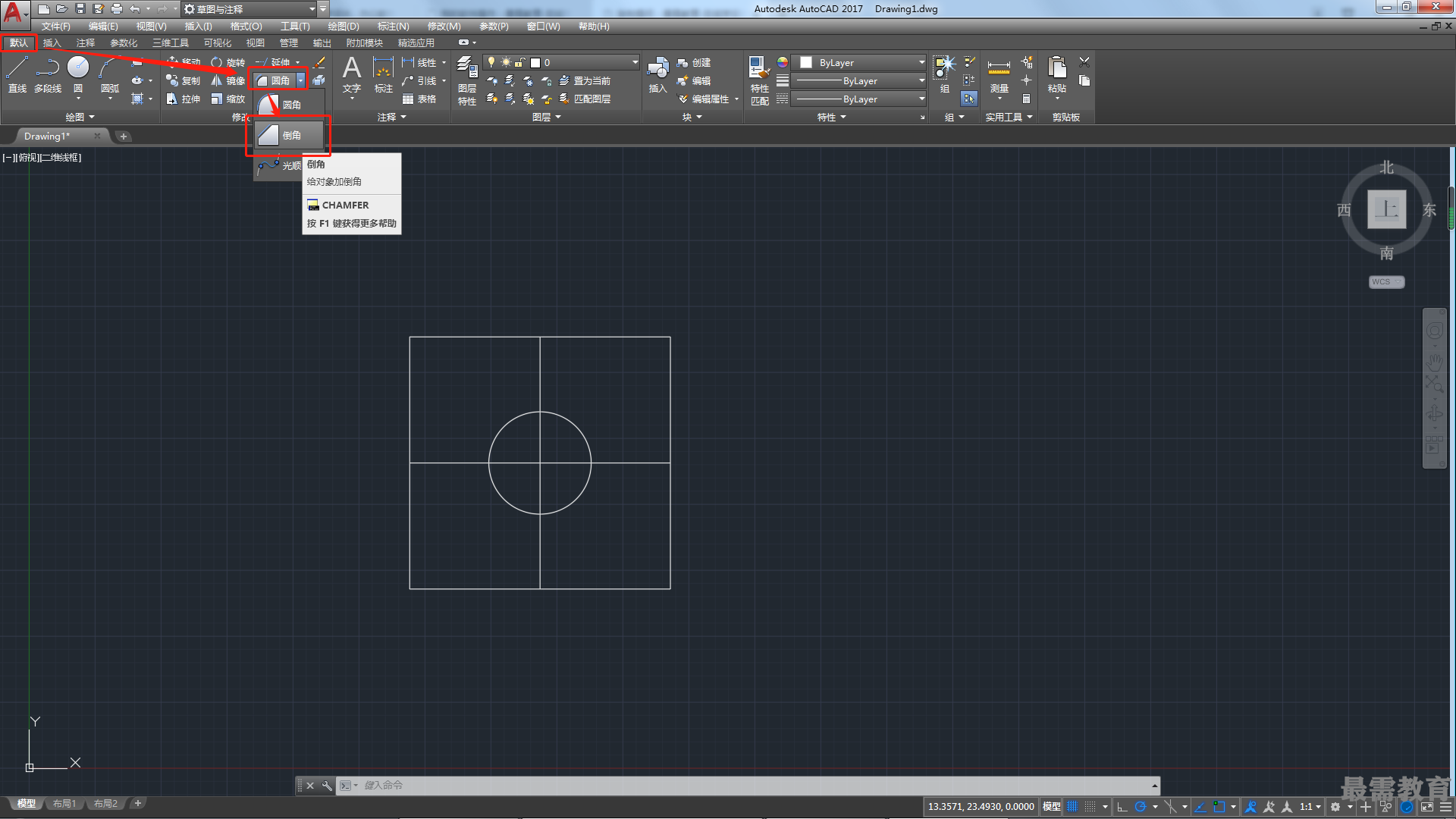

•在“默认”选项卡的“修改”面板中单击“倒角”按钮。


•在命令行中输入快捷命令CHA,然后按回车键。

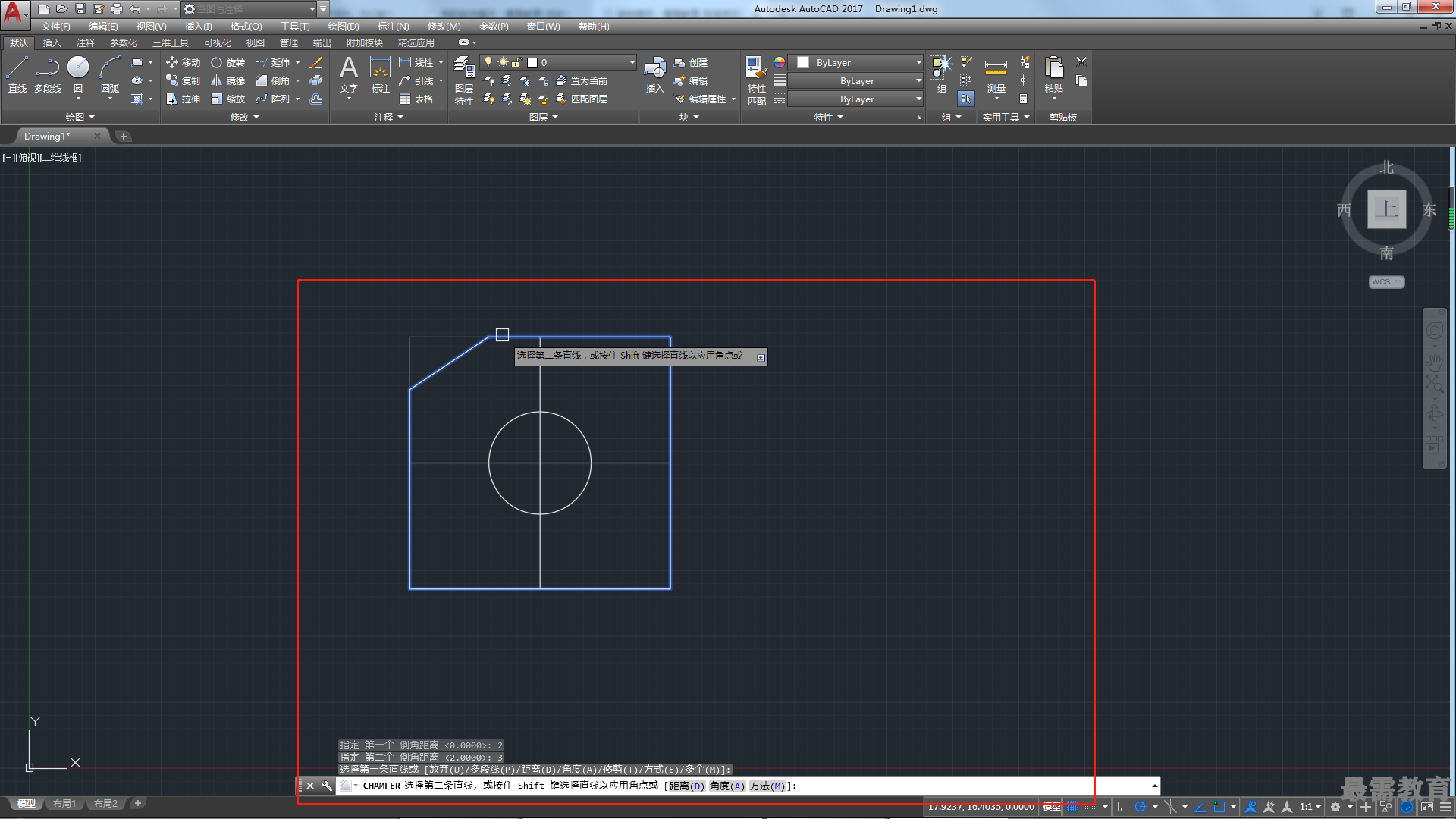

执行“倒角”命令后,命令行提示内容如下。

命令:_chamfer

(“修剪”模式)当前倒角距离1=0.0000,距离2 = 0.0000

选择第一条直线或[放弃(U)/多段线(P)/距离(D)/角度(A)/修剪(T)/方式(E)/多个(M)]:


命令行中第二行说明了当前的倒角模式以及倒角距离。其中,命令行中部分选项含义介绍如下。

•多段线:对整条多段线倒角。

•角度:用第一条线的倒角距离和第二条线的角度设定倒角距离。

•修剪:控制倒角命令是否将选定的边修剪到倒角直线的端点。

•方式:控制倒角命令使用两个距离还是一个距离和一个角度来创建倒角。

•多个:为多组对象的边倒角。
