AutoCAD 2016:智能标注

【智能标注】命令为AutoCAD 2016的新增功能，可以根据选定的对象类型自动创建相应的标注，例如，选择一条线段，则创建线性标注；选择一段圆弧，则创建半径标注。可以看作是以前【快速标注】命令的加强版。

执行【智能标注】命令有以下几种方式。

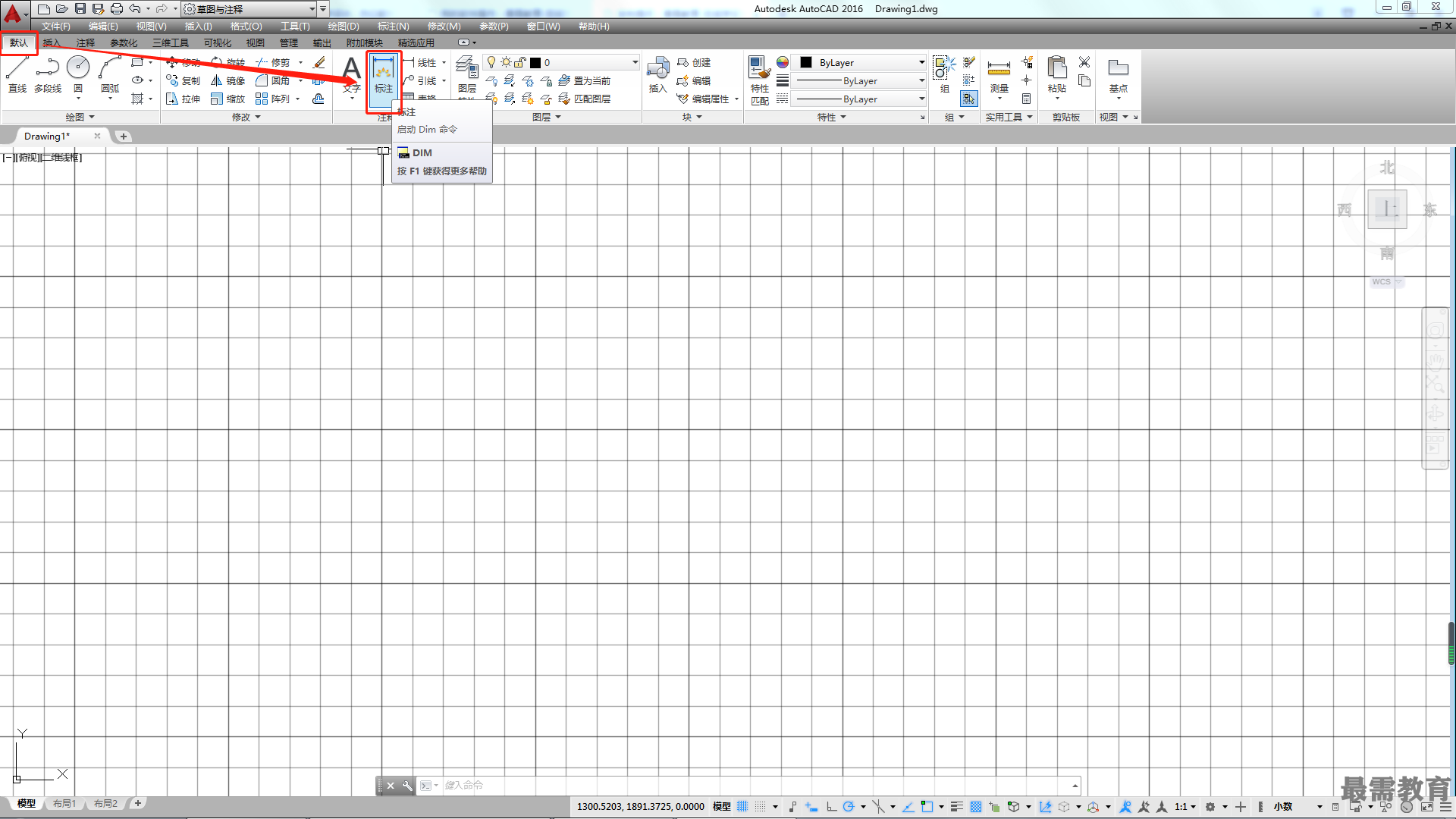

♦功能区：在【默认】选项卡中，单击【注释】面板中的【标注】按钮。

♦命令行：DIM。

使用上面任一种方式启动【智能标注】命令，将鼠标置于对应的图形对象上，就会自动创建出相应的标注。如果需要，可以使用命令行选项更改标注类型。具体操作命令行提示如下。

选择对象或指定第一个尺寸界线原点或[角度(A)/基线(B)/连续(C)/坐标(O)/对齐(G)/分发(D)/图层(L)/放弃(U)]:

//选择图形或标注对象
