AutoCAD 2016中选择对象线性标注
提问人：卓娟发布时间：2021-01-28评论0条
执行【线性标注】命令之后，直接按Enter键，则要求选择标注尺寸的对象。选择了对象之后，系统便以对象的两个端点作为两条尺寸界线的起点。

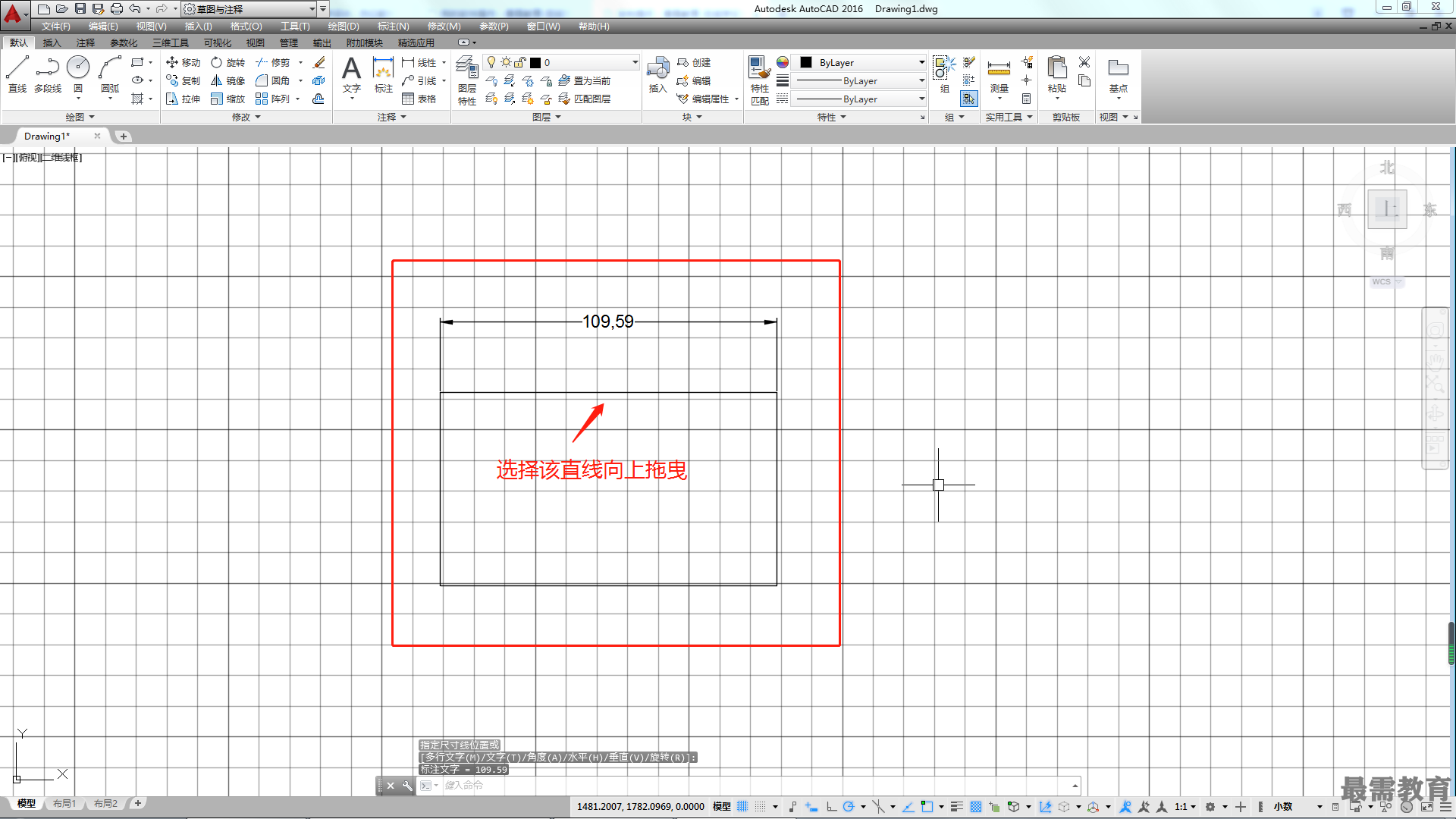

该标注的操作方法示例如图所示，命令行的操作过程如下。
命令：_dimlinear
//执行【线性标注】命令
指定第一个尺寸界线原点或 <选择对象>:
//按Enter键选择“选择对象”选项
选择标注对象：
//单击直线AB
指定尺寸线位置或[多行文字(M)/文字(T)/角度(A)/水平(H)/垂直(V)/旋转(R)]:
//水平向右拖动指针，在合适位置放置尺寸线（若上下拖动，则生成水平尺寸）
标注文字= *
