AutoCAD 2016:圆心标记

【圆心标记】可以用来标注圆和圆弧的圆心位置。

调用【坐标标记】命令有以下几种方法。

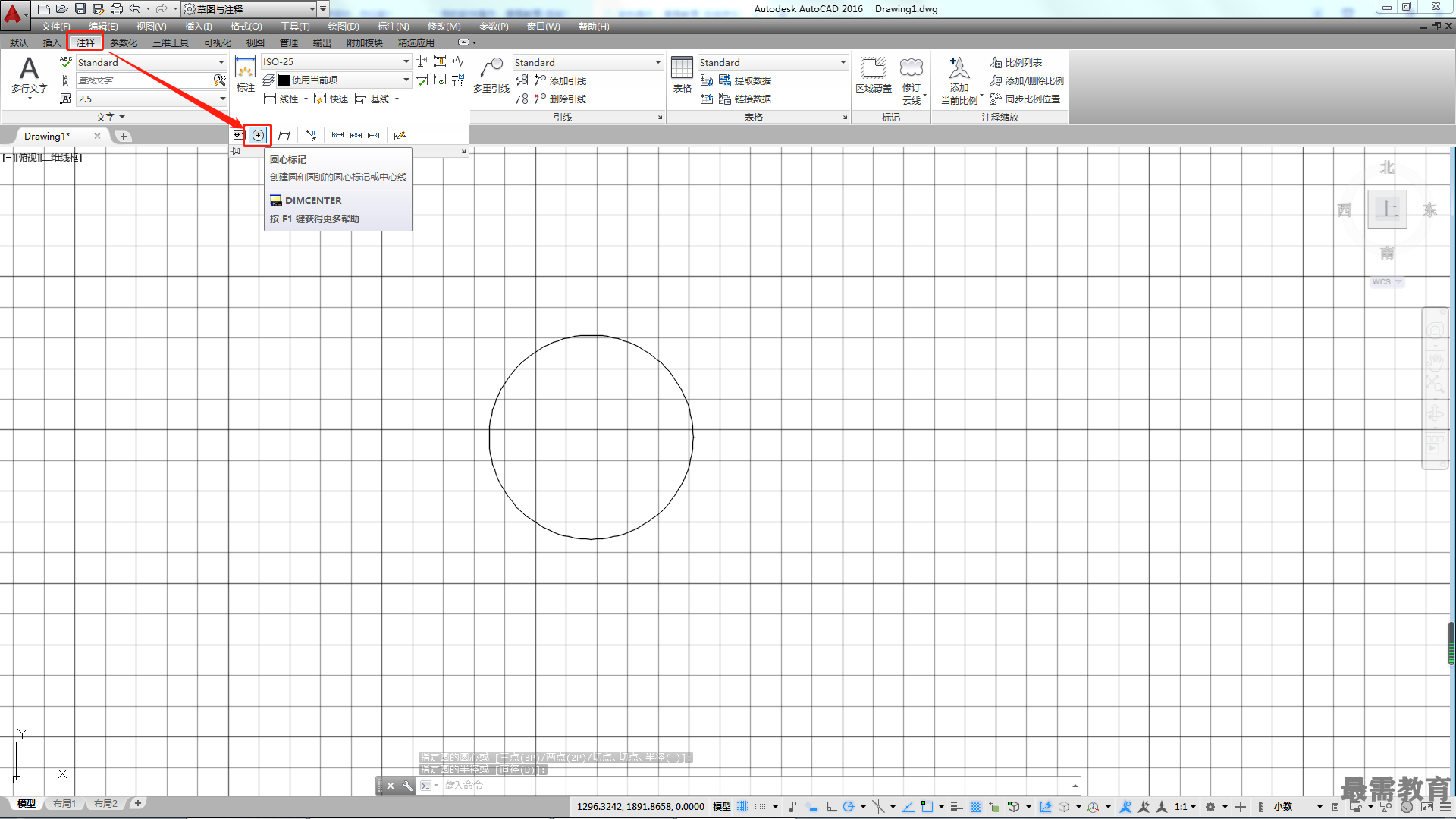

♦功能区：在【注释】选项卡中，单击【标注】滑出面板上的【圆心标记】按钮，如图所示。

♦菜单栏：选择【标注】丨【圆心标记】命令。

♦命令行：DIMCENTER或DCE。

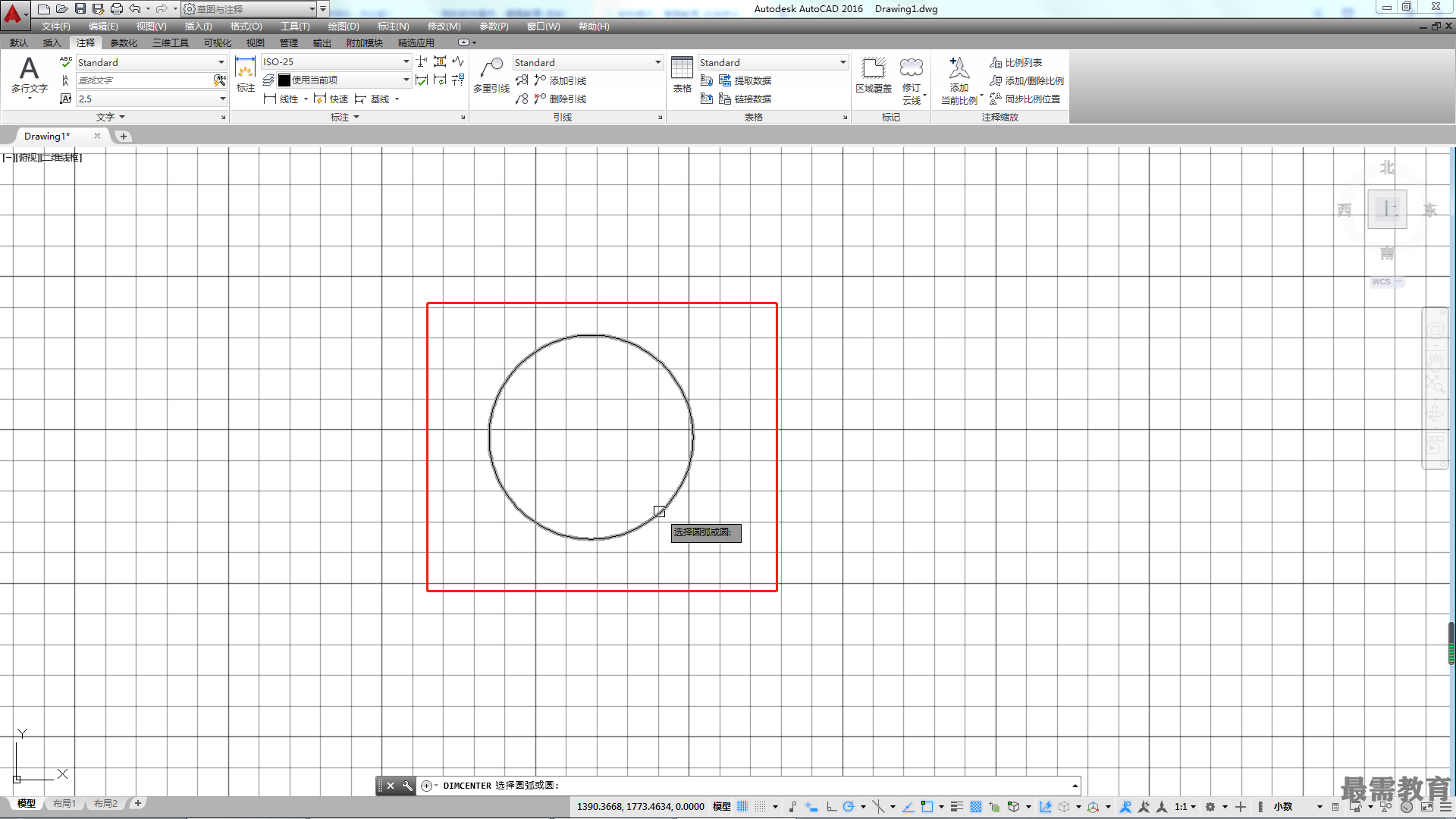

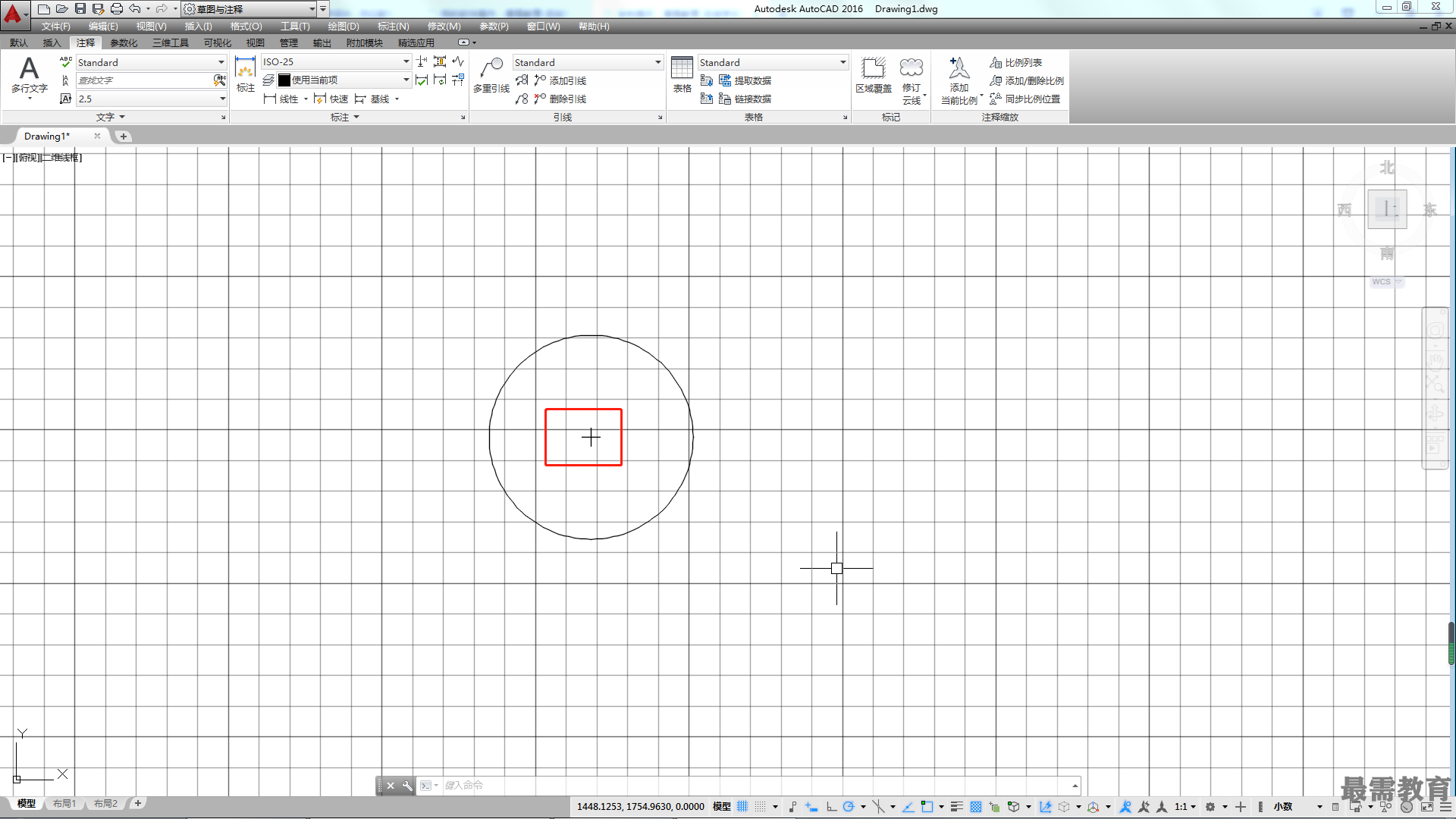

【圆心标记】的操作十分简单，执行命令后选择要添加标记的圆或圆弧即可放置，如图所示，命令行操作如下。

命令：_dimcenter

//调用【圆心标记】命令

选择圆弧或圆：

//选择圆

圆心标记符号由两条正交直线组成，可以在【修改标注样式】对话框的【符号和箭头】选项卡中设置圆心标记符号的大小。对符号大小的修改只对修改之后的标注起作用。
