PowerMILL 2020 操作界面

提问人:刘团圆发布时间:2021-05-08

PowerMill 2020是一款独立的CAM软件,与同类CAM软件相比,具有刀具路径计算速度快、碰撺和过切检查功能完善、刀具路径策略丰富、刀具路径编辑功能丰富、操作过程简单易学等优势。这些优势更明显地表现在复杂型面以及多轴数控加工编程方面。

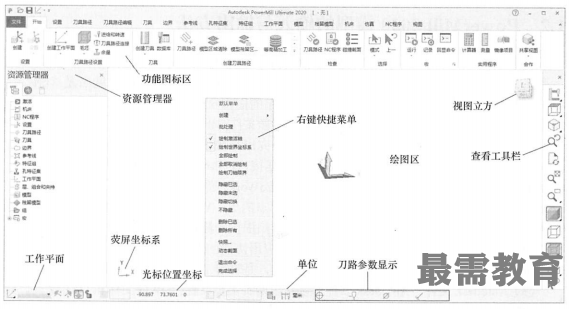

下图所示界面注明了PowerMill 2020的操作界而名称和位置。


(1)功能图标区包括文件、开始、刀具路径、刀具路径编辑、刀具、边界、参考线、工作平面、仿真、NC程序等菜单,每一菜单下细分为更多功能选项。

(2)资源管理器对加工必要的元素进行管理与设定,其中包括机床,NC程序,刀具路径,刀具,边界,参考线,特征组,孔特征集,工作平面,层、组合和夹持等类别。

(3)荧屏坐标系位于绘图区左下角,显示当前视图的坐标方向。

(4)工作平面显示当前激活的工作平面及其编辑选项。

(5)光标位置坐标以数值显示光标目前所在位置的坐标值,从左向右依次为X值、Y值与Z值。

(6)右键快捷菜单在绘图区单击右键即可弹出右键快捷菜单。该菜单中包括了加工过程中基本的显示与编辑功能。

(7)单位用于显示当前的绘图单位。当显示“毫米”时表示米制单位,当显示“英寸”时表示寸制单位。

(8)刀路参数显示显示目前激活刀路的基本参数(从左向右依次为公差、余量值、刀具直径、刀尖圆角)。

(9)视图立方直观显示当前工件的视图方位。

(10)查看工具栏用于快速设定显示与阴影选项。
