SolidWorks 2018 角度尺寸标注

角度尺寸标注分为三种，第一种为两直线之间的夹角；第二种为直线与点之间的夹角；第三种为圆弧的角度。

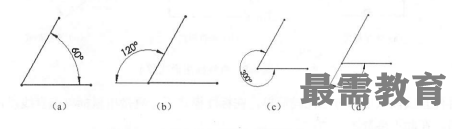

两直线之间的夹角：直接选取两条直线，没有顺序差别。根据光标所放置位置的不同，有4种不同的标注形式，如图所示。

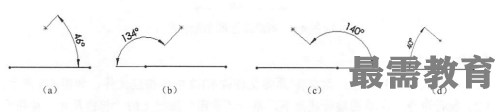

直线与点之间的夹角：标注直线与点之间的夹角，有顺序差别。选择的顺序是：直线的一个端点—直线的另一个端点—点。一般有4种标注形式，如图所示。

圆弧的角度：对于圆弧的标注顺序是没有严格要求的，人们一般的习惯是：起点—终点—圆心（顺序颠倒标注的效果是一样的）。
