SolidWorks 2018 圆弧尺寸标注

圆弧的尺寸标注分为三种标注方式：第一种为标注圆弧的半径；第二种为标注圆弧的弧长；第三种为标注圆弧的弦长。下面将分别说明各自的标注方法。

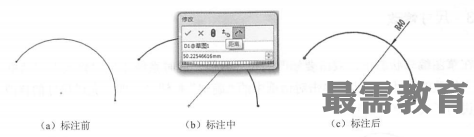

标注圆弧的半径：标注圆弧半径的方法比较简单，直接选取圆弧，在“修改”对话框中输入要标注的半径值，然后单击放置标注的位置即可。如图所示说明了圆弧半径的标注过程。

标注圆弧的弧长：标注圆弧弧长的方式是，依次选取圆弧的两个端点与圆弧，在“修改”对话框中输入要标注的弧长值，然后单击放置标注的位置即可。如图所示说明了圆弧弧长的标注过程。

标注圆弧的弦长：标注圆弧弦长的方式是，依次选取圆弧的两个端点，然后拖动尺寸，单击要放置的位置即可。根据尺寸放置的位置不同主要有三种形式：水平形式、垂直形式与平行形式，如图所示。
