SolidWorks 2018 手动添加几何关系

当绘制的草图有多种几何关系时，系统无法自行判断，需要设计者手动添加几何关系。

【执行方式】

工具栏：单击“草图”工具栏上的“添加几何关系”按钮。

菜单栏：选择“工具”一“关系”一“添加”命令。

控制面板：单击“草图”面板中的“添加几何关系”按钮。

手动添加几何关系是设计者根据设计需要和经验，添加的最佳几何关系，“添加几何关系”属性管理器如图所示。

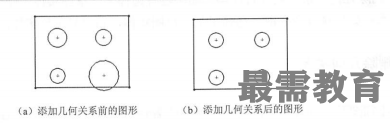

以下图为例说明手动添加几何关系的操作步骤，如图(a)所示为添加几何关系前的图形；如图(b)所示为添加几何关系后的图形。

【操作步骤】

(1)打开文件。如图所示。

(2)执行命令。在草图编辑状态下，单击“草图”面板中的“显示/删除几何关系”下拉列表中的“添加几何关系”按钮。

(3)选择添加几何关系的实体。此时系统弹出“添加几何关系”属性管理器，用鼠标选择如图(a)所示的4个圆，此时所选的圆弧出现在“添加几何关系”属性管理器中的“所选实体”一栏中，并且在“添加几何关系”一栏中出现所有可能的几何关系。

(4)选择添加的几何关系。单击“添加几何关系”一栏中的“相等”按钮，将4个圆限制为等直径的几何关系。

(5)确认添加的几何关系。单击“添加几何关系”属性管理器中的“确定”按钮，几何关系添加完毕。结果如图(b)所示。
