SolidWorks 2018 通过直线/点方式

该方式创建的基准面有三种：通过边线、轴；通过草图线及点；通过三点。下面介绍该方式的操作步骤。

【操作步骤】

(1)打开文件。如图1所示。

(2)执行“基准面”命令。单击“特征”控制面板“参考几何体”下拉列表中的“基准面”按钮（如图2所示），此时系统弹出“基准面”属性管理器。

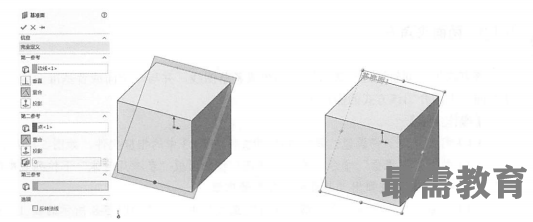

(3)设置属性管理器。在“第一参考”选项框中，选择如图1所示的边线1。在“第二参考”选项框中，选择如图1所示的边线2的中点。“基准面”属性管理器设置如图3所示。

(4)确认创建的基准面。单击“基准面”属性管理器中的v（确定）按钮，创建的基准面1如图4所示。
