SolidWorks 2018 组合曲线

组合曲线是指将曲线、草图几何和模型边线组合为一条单一曲线，生成的该组合曲线可以作为生成放样或扫描的引导曲线、轮廊线。

【执行方式】

工具栏：单击“曲线”工具栏上的“组合曲线”按钮。

菜单栏：选择“插入”一“曲线”一“组合曲线”命令。

下面结合实例介绍创建组合曲线的操作步骤。

【操作步骤】

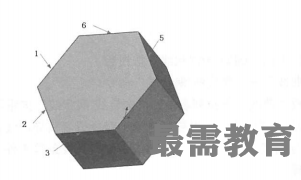

(1)打开文件。如图1所示。

(2)选择菜单栏中的“插入”—“曲线”—“组合曲线”命令，或者单击“曲线”工具栏中的“组合曲线”按钮，系统弹出“组合曲线”属性管理器。

(3)在“要连接的实体”选项组中，选择如图1所示的边线1〜边线6，如图2所示。

(4)单击“确定”按钮，生成所需要的组合曲线。生成组合曲线后的图形及其FeatureManager设计树如图3所示。
