SolidWorks 2018 旋转切除

下面介绍创建旋转切除特征的操作步骤。

操作步骤

(1)打开文件。如图所示。

(2)选择上图中模型面上的一个草图轮廓和一条中心线。

(3)单击“特征”面板中的“旋转切除”按钮。

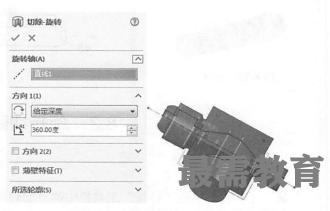

(4)弹出“切除-旋转”属性管理器，同时在右侧的图形区中显示生成的切除旋转特征，如图所示。

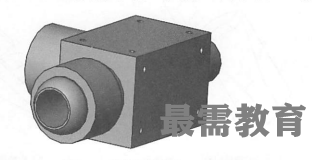

(5)在“旋转参数”选项组的下拉列表框中选择旋转类型（单向、两侧对称、双向）。 其含义同“旋转凸台/基体”属性管理器中的“旋转类型”。

(6)在（角度）文本框中输入旋转角度。

(7)如果准备生成薄壁旋转，则勾选“薄壁特征”复选框，设定薄壁旋转参数。

(8)单击（确定）按钮，完成旋转切除特征的创建。结果如图所示。
