SolidWorks 2018 放样切除

下面结合实例介绍创建放样切除特征的操作步骤。

操作步骤

(1)打开文件。如图所示。

(2)单击“特征”面板中的“放样切除”按钮。

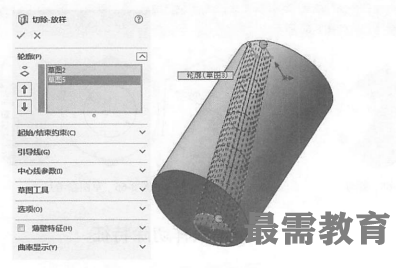

(3)弹出“切除-放样”属性管理器，单击每个轮廓上相应的点，按顺序选择空间轮廓和其他轮廓的面，此时被选择轮廓显示在“轮廓”选项组中，在右侧的图形区中显示生成的放样特征，如图所示。

【选项说明】

(1)单击（上移）按钮或（下移）按钮，可以改变轮廓的顺序。此项只针对两个以上轮廓的放样特征。

(2)其余属性设置同“凸台-放样”属性管理器。
