SolidWorks 2018 创建圆顶特征

下面介绍创建圆顶特征的操作步骤。

(1)创建一个新的零件文件。

(2)在左侧的FeatureManager设计树中选择“前视基准面”作为绘制图形的基准面。

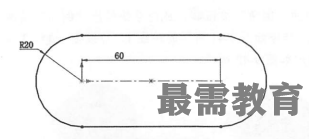

(3)单击“草图”面板中的“直槽口”按钮，以原点为起点绘制一个直槽口并标注尺寸，如图所示。

(4)单击“特征”面板中的“拉伸凸台/基体”按钮，将步骤（3）中绘制的草图拉伸成深度为60mm的实体。拉伸后的图形如图所示。

(5)选择菜单栏中的“插入”一“特征”一“圆顶”命令，或者单击“特征”面板中的“圆顶”按钮，此时系统弹出“圆顶”属性管理器。

(6)在“参数”选项组中，选择如上图所示的表面1，在“距离”微调框中输入50，勾选“连续圆顶”复选框。“圆角”属性管理器设置如图所示。

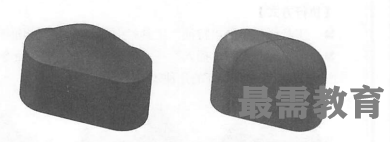

(7)单击属性管理器中的（确定）按钮，并调整视图的方向。连续圆顶的图形如图1所示；如图2所示为取消勾选“连续圆顶”复选框生成的圆顶图形。
