SolidWorks 2018 创建筋

(1)在FeatureManager设计树中选择“右视基准面”，然后单击“标准视图”工具栏中的“正视于”按钮，将该表面作为绘制图形的基准面。单击“特征”控制面板中的“筋”按钮系统自动进入草图绘制状态。

(2)单击“草图”控制面板中的“直线”按钮，在绘图区域绘制筋的轮廓线，如图1所示。单击“确定”按钮，完成筋草图的生成，如图2所示。

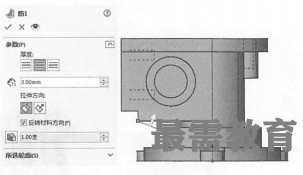

(3)系统弹出“筋”属性管理器，在属性管理器中单击“两侧”按钮，然后输入距离为3mm；其余选项如图3所示。在绘图区域选择如图3所示的拉伸方向。然后单击“确定”按钮。
