SolidWorks 2018 装配体统计

SOLIDWORKS提供了对装配体进行统计报告的功能，即装配体统计。通过装配体统计，可以生成一个装配体文件的统计资料。

下面介绍装配体统计的操作步骤。

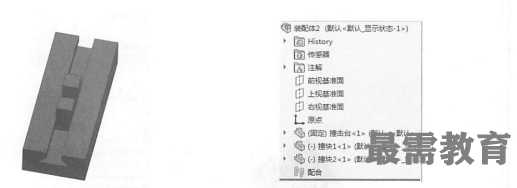

(1)打开文件实体，如图1所示。装配体的FeatureManager设计树如图2所示。

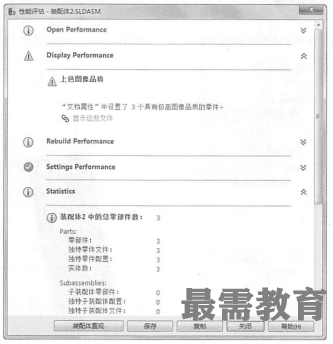

(2)选择菜单栏中的“工具”—“评估”—“性能评估”命令，系统弹出“性能评估-装配体”对话框，如图所示。

(3)单击“性能评估-装配体”对话框中的“关闭”按钮，关闭该对话框。

从“性能评估-装配体”对话框中，可以查看装配体文件的统计资料。对话框中各项的意义如下。

零部件：统计的零件数包括装配体中所有的零件，无论是否被压缩，但是被压缩的子装配体的零部件不包括在统计中。

子装配体：统计装配体文件中包含的子装配体个数。

还原零部件：统计装配体文件处于还原状态的零部件个数。

压缩零部件：统计装配体文件处于压缩状态的零部件个数。

顶层配合：统计最高层装配体文件中所包含的配合关系个数。
